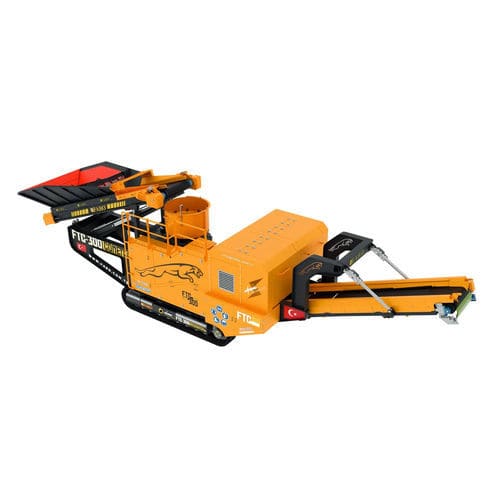

Конусная камнедробилка FTC-300

мобильнаяс дизельным двигателемкомпактная

Обзор
Мобильный конусный дробитель FTC-300 обеспечивает мощную гусеничную дробильную работу, высокую производительность и надежную работу для карьеров, горнодобывающей промышленности и проектов по переработке щебня.

Ленточный питатель
Ленточный питатель быстро подает загруженный материал в дробильную установку. Питатель приводится в движение 2 моторами, обеспечивает мобильность и оснащен системой защиты мотора от перегрева. Интенсивность работы питателя и дробилки связана с системой автоматизации.

Взаимодействие автоматизации
Шаг 1: Если плотность дробленого материала в дробилке высокая, нагрузка (ток) дробилки увеличивается; система автоматизации фиксирует рост и останавливает подачу из бункера, чтобы предотвратить накопление в питательном лотке и чрезмерный износ.

Шаг 2: Если плотность дробленого материала низкая, ток дробилки уменьшается; система автоматизации фиксирует снижение и увеличивает подачу из бункера, чтобы загрузочный бункер быстрее подавал материал в дробилка, поддерживая производственную мощность на максимальном уровне.

Конусная дробилка
Мощность от двигателя передается на шестеренный вал и через шестерни на ступицу. Ротор и вкладыш внутри дробилки дробят камни на фрагменты. Высокая скорость ротора и прочная конструкция шестерен обеспечивают высокую производительность и позволяют FTC-300 работать на максимальной мощности.

Камера дробления (таблица)
Заголовок: Камера дробления | Максимальная подача | 6 | 8 | 10 | 13 | 16 | 19 | 22 | 25 | 29 | 32 | 35 | 38 | 41 | 44 | 48
EC: 215 | - | - | - | 85 | 92-207 | 99-271 | 105-290 | 112-308 | 121-333 | 128-351 | 134-370 | 141-388 | 148-333 | 155-309 | 167-245
EF: 35 | 43-117 | 44-121 | 46-125 | 49-134 | 52-129 | 56-112 | 60-91 | 65-81 | (нет данных) | (нет данных) | (нет данных) | (нет данных) | (нет данных) | (нет данных) | (нет данных)

Ключевые данные машины (таблица)
Производственная мощность: 220-340 TPH
Тип дробилки: Конусная дробилка
Мощность: 500 kVA
Вес: 42.000 kg

Складские конвейеры
Складные конвейеры FABO быстро отправляют дробленый материал в зону склада. Складная конструкция минимизирует габариты машины. Износостойкие ленты обеспечивают долгий срок службы.

Гусеничная система
Гусеничная система обеспечивает мобильность машины; ширина гусеницы 500 мм. Гусеницы разработаны для работы в сложных условиях местности. Система обеспечивает универсальную мобильность и соответствие стандартам A1 Quality и CE.

Система автоматизации
Гусеничная дробильная установка управляется полной системой автоматизации (PLC). Режим работы машины регулируется через панель автоматизации на машине. Оборудование, такое как дробилка, складские конвейеры и загрузочные бункеры, управляются системой автоматизации. Система включает профессиональный интерфейс, PLC-контроль, возможность дистанционного управления и опциональную защиту тепловым датчиком.

Генератор и гибридная технология
Генератор непрерывно обеспечивает необходимую мощность. Гибридная технология позволяет работать на дизельном топливе и/или от сети. Гибридная система используется там, где сетевое энергоснабжение нерегулярно или недоступно; она предотвращает неисправности из-за нестабильного электропитания и может быть отключена при доступности сети. Мощность гибридной системы может быть опционно подобрана под потребности в энергии.

Система автоматической смазки (опционально)
Система автоматической смазки подает необходимую смазку к узлам во время эксплуатации и обслуживания, обеспечивая равномерное распределение и минимизируя ручной труд. Она выполняет смазку за секунды, использует оптимальные количества масла и снижает затраты на обслуживание.

Гидравлическая система
Гидравлическая система приводит в действие крышки бункеров и складские конвейеры без ручного вмешательства. Она использует гидравлические управляющие рычаги для быстрых операций включения/выключения.

• Работает без необходимости в рабочей силе
• Обеспечивает быструю подвижность соответствующих частей
• Быстрое и практичное решение

Технические характеристики

• Модель / Коммерческое наименование: FTC-300
• Производитель / Марка: FABO
• Производственная мощность: 220-340 TPH
• Тип дробилки: Конусная дробилка (используются компоненты серии CC-300)
• Электропитание: 500 kVA (генератор / готов к гибриду)
• Варианты питания: Дизельный генератор и сеть (гибридная технология)
• Вес машины: 42 000 kg
• Входное отверстие (Конусная дробилка): 215 mm
• Ширина гусеницы: 500 mm
• Автоматизация: Профессиональный интерфейс на базе PLC с дистанционным управлением и опционной защитой тепловым датчиком
• Опционные системы: Система автоматической смазки
• Детализированные диапазоны камеры дробления: см. блок Камера дробления выше (значения EC и EF для каждой установки)
