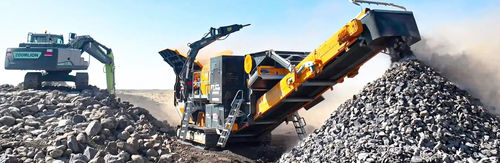

Щековая камнедробилка FTJ-11-75

мобильнаяс дизельным двигателемпервичная

Обзор
Мобильная щековая дробилка FTJ-11-75 — гусеничная высокопроизводительная установка, предназначенная для первичного дробления горных пород, бетона и строительных отходов. Интегрирует подачу, первичное дробление, разделение и обработку складирования на площадке.

Вибрационная загрузочная бункер
Вибрационный загрузочный бункер использует вибродвигатели и стальные пружины для быстрой подачи загруженного материала в дробилку. Болтовая гриль-сетка (grizzly) предотвращает попадание грязных материалов; размеры экранов определяются по запросу заказчика. Прочная конструкция и пружины качества A1 обеспечивают длительный срок службы.

Щековая дробилка
Применима для твердых и абразивных материалов с высоким содержанием кремнезема (базальт, гранит). Подвижная щека разрушает материал компрессионно/эллиптическим движением относительно неподвижной щеки. Гидравлическая система регулировки позволяет быстро менять размер раскрытия для получения требуемой фракции. Внутренние поверхности защищены заменяемыми износостойкими накладками для упрощения обслуживания. Ключевые компоненты: подвижный питтман, маховик и натяжной узел.

Складские конвейеры (складные ленты)
Складные конвейеры быстро транспортируют дробленую продукцию в зоны складирования и уменьшают габариты при транспортировке. Износостойкие элементы ленты обеспечивают долгий срок службы. Компоненты включают поперечины ленты, ведущие барабаны и сопряженные двигатели.

Сепараторная лента (магнитный сепаратор)
Увеличенная по размеру сепараторная лента включает основной постоянный магнитный блок, бесконечную сепараторную ленту, приводной мотор и магнитно-изолированную стальную раму (серия MBS) для предотвращения нежелательного прилипания металла. Конструкция с трехполюсным магнитным полем.

Гусеничная система
Гусеничный ход обеспечивает мобильность; ширина гусеницы 500 мм. Гусеницы разработаны для универсального передвижения и сопротивления сложным грунтам; соответствует качеству A1 и стандарту CE.

Система автоматизации
Дробильно-сортировочная установка управляется PLC с бортовой панелью автоматики. Автоматика контролирует дробилку, складские конвейеры и загрузочные бункеры. Опции: профессиональный интерфейс, дистанционное управление и защита по датчику нагрева.

Генератор / гибридная система
Интегрированный генератор обеспечивает питание для непрерывной работы. Гибридная схема позволяет работать на дизеле и/или от сети, предотвращая сбои при нестабильном или отсутствующем энергоснабжении. Мощность гибридной системы выбирается с учетом энергетических потребностей площадки для оптимизации расхода топлива и эффективности.

Автоматическая смазочная система (опция)
Опциональная автоматическая смазочная система подает смазку в необходимые узлы в ходе эксплуатации и обслуживания, обеспечивая равномерное распределение и снижая время простоя и расход смазочных материалов.

Гидравлическая система
Гидравлика обеспечивает перемещение крышек бункера и складских конвейеров без участия персонала с помощью гидравлических рычагов с быстрым включением/выключением.

• Преимущества: работает без привлечения рабочей силы
• Обеспечивает быструю подвижность связанных узлов
• Быстрое и практичное решение

Габариты при транспортировке (метрические)
Модель | L | W | H
FTJ-11-75 | 15650 mm | 3365 mm | 3660 mm

Габариты при транспортировке (имперские)
Модель | L | W | H
FTJ-11-75 | 51' 4" | 11' | 12'

Примечания по компонентам и конструкции
Устройство включает: вибрационный загрузочный бункер с гризли и вибродвигателями; щековую дробилку с гидравлической регулировкой зазора и заменяемыми накладками; складные складские конвейеры с приводными барабанами; магнитную сепараторную ленту с изолированной рамой; гусеничную систему 500 мм; PLC-автоматизацию с опциональным датчиком нагрева и дистанционным управлением; гибридную схему генератора; опциональную автоматическую смазочную систему; гидравлические рычаги управления и гидравлические крышки бункера.

Характеристики / Технические спецификации

• Модель: FTJ-11-75
• Применение: первичное дробление камня, бетона и строительных отходов
• Подача: вибрационный загрузочный бункер с вибродвигателями и стальными пружинами; болтовая гризли-сетка (размеры по запросу)
• Тип дробилки: щековая дробилка с подвижным питтманом, маховиком и натяжным устройством
• Регулировка щеки: гидравлическая система регулировки для получения требуемого размера продукта
• Защита: заменяемые защитные накладки внутри щековой дробилки
• Обработка склада: складные складские конвейеры с износостойкими элементами, поперечинами ленты и приводными барабанами
• Сепаратор: постоянный магнитный сепаратор серии MBS с бесконечной лентой и магнитно-изолированной стальной рамой; 3-полюсное магнитное поле
• Гусеничная система: ширина 500 мм; рассчитана на универсальную мобильность и труднопроходимую местность
• Автоматизация: PLC-полная автоматизация, профессиональный интерфейс, дистанционное управление; опциональная защита датчиком нагрева
• Питание: генератор с гибридной работой (дизель + сеть) — опционная мощность в зависимости от потребностей площадки; низкий расход топлива / высокая эффективность
• Обслуживание: опциональная автоматическая смазочная система для оптимального распределения смазки и сокращения времени обслуживания
• Гидравлика: гидравлические рычаги управления для крышек бункера и складских лент (быстрая, безручная эксплуатация)
• Габариты при транспортировке (L x W x H): 15650 mm x 3365 mm x 3660 mm
