Вертикальная ударная камнедробилка FTT-100-S

мобильнаяс дизельным двигателемдля производства песка

Обзор

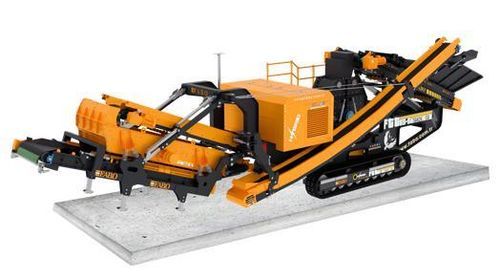

Мобильная третичная ударная дробилка и грохочение FTT-100-S обеспечивает эффективную третичную дробильную и грохотную обработку для получения мелких заполнителей и пескообразных фракций. Монтированная на гусеницах установка рассчитана на мобильность на участке и непрерывную работу в жестких условиях.

Ленточный питатель
Ленточный питатель быстро подает материал в третичную дробилку. Он приводится в действие двумя двигателями и оснащен защитой двигателей от перегрева. Интенсивность подачи связана с системой автоматизации: система снижает подачу из бункера при увеличении тока дробилки, чтобы избежать накопления и засоров, и увеличивает подачу при падении тока для поддержания максимальной производительности.

Третичная дробилка
Третичная дробилка оснащена высокоскоростным ротором и корпусом с гидравлическим открытием для обслуживания. Материал дробится ударами ротора по маятниковым плитам до получения конечной фракции 0–5 мм. После дробления разгрузочные двери открываются и продукт поступает на вибрационный грохот. Ротор можно реверсировать для уменьшения износа плит.

Вибрационный грохот
Вибрационный грохот разделяет продукт из вертикально-ударной дробилки по заданным фракциям и направляет их в зоны складирования. Размеры грохота могут быть настроены по требованию заказчика. Грохот выдерживает интенсивную эксплуатацию благодаря прочным стальным пружинам и имеет быстро заменяемые сетки для минимизации времени простоя на техническое обслуживание.

Ленточные склады
Складные ленточные конвейеры быстро перемещают отсортированные продукты в зоны складирования, при этом складная конструкция уменьшает занимаемую площадь машины. Ленты изготовлены из износостойких материалов для длительного срока службы.

Магнитный сепаратор на конвейере
Магнитный сепаратор состоит из основного магнитного блока, непрерывной разделительной ленты, привода и магнитно-изолированной стальной рамы, что предотвращает прилипание постороннего металла к раме.

Гусеничная система
Гусеницы шириной 500 мм обеспечивают мобильность и проходимость в сложных грунтовых условиях. Гусеничное исполнение позволяет быстро перемещать машину по участку. FABO применяет НИОКР для обеспечения соответствия стандартам A1 Quality и CE.

Система автоматизации
Установка управляется полнофункциональной системой автоматизации на базе ПЛК. Основное оборудование — дробилка, ленточные склады и питательный бункер — контролируются через панель оператора с профессиональным интерфейсом и опциями дистанционного управления. Опционально доступна защита по датчику температуры.

Генератор / гибридная система
Бортовой генератор обеспечивает питание для непрерывной работы. Гибридная технология допускает работу на дизеле и от электрической сети, рекомендуется там, где электроснабжение нестабильно или отсутствует. Мощность гибридной системы определяется в соответствии с потреблением энергии на объекте.

Система автоматической смазки (опционально)
Система автоматической смазки подает консистентную смазку на соответствующие узлы во время работы и обслуживания, обеспечивая равномерное распределение, снижая расход смазки и сокращая время обслуживания.

Гидравлическая система
Гидравлическая система обеспечивает выполнение операций с крышками бункеров и ленточными складами без участия ручного труда, используя гидравлические рычаги для быстрой работы включения/выключения.

• Работает без необходимости ручного персонала
• Обеспечивает быструю мобильность связанных узлов
• Быстрое и практичное решение для работ на объекте

Характеристики / технические данные

• Модель: FTT-100-S
• Ротор третичной дробилки: Ø 1200 x 1000 мм
• Максимальный размер питаемого материала: 120 мм
• Размеры вибрационного грохота (пример): 1500 x 4200 мм (размеры грохотов могут быть настраиваемыми)
• Конечный продукт, получаемый третичной дробилкой: до 0–5 мм
• Ротор дробилки реверсивен (работает в двух направлениях) для минимизации износа плит
• Ширина гусениц: 500 мм
• Генератор: гибридная технология — дизель и электрическое питание (гибридная мощность по выбору)
• Система автоматической смазки: опционально, автоматическое распределение смазки
• Ленточный питатель: 2 мотора, система защиты мотора, управление подачей в связке с автоматизацией
• Материалы и компоненты разработаны для долговечности: прочная маятниковая система, заменяемые сетки грохота, долговечные стальные пружины
