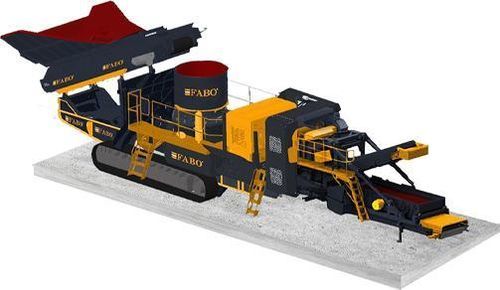

Конусная камнедробилка FTC-300-s

мобильнаяс дизельным двигателемвысокая производительность

Обзор
Мобильная коническая дробильно-сортировочная установка FTC-300-s на гусеницах представляет собой интегрированное решение для подачи, дробления, грохочения и транспортировки в штабели. Предназначена для высокопроизводительной работы на объекте, поддерживает гибридные варианты питания и полную автоматизацию для обеспечения стабильной производительности и эффективной логистики.

Ленточный питатель
Ленточный питатель быстро подаёт материал в дробилку, оснащён защитой двигателя и автоматикой для регулирования подачи и предотвращения перегрузок.

• Защита двигателя от перегрева
• Интенсивность подачи управляется автоматикой установки
• Двухступенчатая логика автоматики: корректировка передачи из бункера по току дробилки

Коническая дробилка
Спроектирована для высокой скорости ротора и прочной зубчатой передачи, что обеспечивает заявленную производительность установки. Мощность передаётся через ведущий вал и ступицу для дробления в нужный размер.

• Модель в системе: CC-300
• Загрузка в дробилку (коническая): 215 мм
• Ведущий вал, ступица и шестерни для надёжной передачи мощности

Вибросито
Вибросито разделяет материалы по фракциям и подаёт на складские конвейеры; размеры сит могут быть определены по запросу заказчика.

• Стандартный размер сита: 1500 x 4200 mm
• Прочные стальные пружины для непрерывной работы
• Быстросменные сетки для оперативного обслуживания

Складские конвейеры и сепараторная лента
Складские конвейеры складного типа уменьшают габариты при транспортировке. Сепараторные ленты включают постоянный магнитный блок и бесконечную ленту для изоляции металлических примесей.

• Складные конвейеры для компактной транспортировки
• Ходовки ленты, приводные барабаны и сцепленные двигатели
• Опция: магнитное поле 3-полюсного сепаратора

Гусеничная система
Гусеницы обеспечивают мобильность на сложных грунтах; ширина гусеницы указана 500 мм. Системы разработаны в соответствии с требованиями качества и стандартом CE.

Система автоматизации
Автоматизация на базе PLC управляет дробилкой, конвейерами и бункерами через профессиональный интерфейс и опции дистанционного управления.

• PLC-управление
• Профессиональный пользовательский интерфейс
• Дистанционное управление и опциональная защита тепловым датчиком

Генератор (гибридная технология)
Генератор обеспечивает непрерывное питание. Гибридная технология позволяет работать на дизеле и/или сетевом электроснабжении для площадок с нестабильным доступом к сети. Мощность гибридной системы подбирается под потребности объекта.

• Гибридная работа: дизель + электричество
• Варианты с низким расходом топлива
• Спроектировано для эффективной непрерывной работы

Автоматическая система смазки (опция)
Автоматическая смазочная система подаёт смазку на необходимые узлы, сокращая время обслуживания и обеспечивая равномерную смазку с минимальным участием персонала.

Гидравлическая система
Гидравлические механизмы управляют крышками бункеров и конвейерами, обеспечивая быстрые практичные операции без ручного труда.

• Гидравлические рычаги управления
• Гидравлические крышки бункеров и приводы конвейеров
• Работает без необходимости в ручном обслуживании

Камера дробления - Максимальная подача (таблица)
Камера дробления | Максимальная подача | 6 | 8 | 10 | 13 | 16 | 19 | 22 | 25 | 29 | 32 | 35 | 38 | 41 | 44 | 48
EC | 215 | - | - | - | 85 | 92-207 | 99-271 | 105-290 | 112-308 | 121-333 | 128-351 | 134-370 | 141-388 | 148-333 | 155-309 | 167-245
EF | 35 | 43-117 | 44-121 | 46-125 | 49-134 | 52-129 | 56-112 | 60-91 | 65-81 | - | - | - | - | - | - | -

Компоненты и ключевые данные

• Производительность: 220-340 TPH
• Тип дробилки: Коническая дробилка (ссылка: CC-300)
• Мощность: 500 kVA (генератор / гибридная опция)
• Вибросито: 1500 x 4200 mm
• Примерный вес: 51 500 kg
• Загрузочное окно (коническое): 215 mm

Технические характеристики

• Производительность: 220-340 TPH
• Тип дробилки: Коническая дробилка (ссылка: CC-300)
• Мощность: 500 kVA (генератор / гибридная опция)
• Вибросито: 1500 x 4200 mm
• Вес машины: 51 500 kg
• Загрузочное окно (коническое): 215 mm
• Ширина гусеницы: 500 mm
• Автоматизация: PLC-интерфейс, дистанционное управление, опциональная защита тепловым датчиком
• Опциональные системы: автоматическая смазка, гибридный генератор
• Ключевые компоненты: ленточный питатель с защитой двигателя, складные складские конвейеры, магнитный сепаратор (постоянный магнит), гидравлическая система для бункеров
