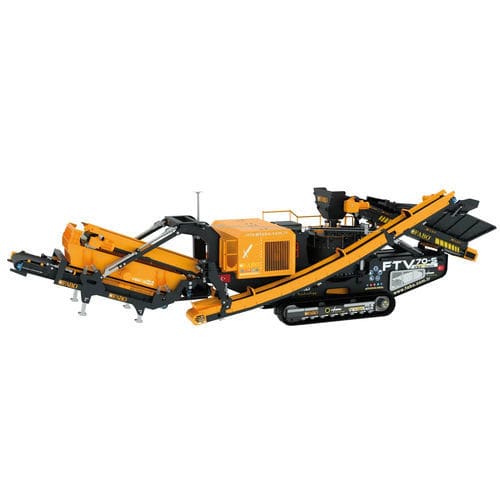

Вертикальная ударная камнедробилка FTV-70-s

мобильнаяс дизельным двигателемдля производства песка

Обзор
FTV-70-s — гусеничная мобильная дробилка-сортировочная установка с вертикальным валом (VSI), разработанная для крупносерийного производства песка 0–5 мм и придания формы среднежёстким абразивным породам, таким как базальт и гранит. Интегрированная конструкция объединяет подачу, дробление, грохочение и складирование для полевых мобильных работ.

Ленточный питатель
Ленточный питатель обеспечивает непрерывную и регулируемую подачу в VSI-дробилку. Основные моменты :

• Два сцепленных двигателя для надёжной подачи и мобильности.
• Система защиты двигателя от перегрева и сбоев.
• Автоматизированная двухступенчатая логика подачи для балансировки нагрузки дробилки и производительности :
• Шаг 1: при росте плотности продукта и тока дробилки автоматизация уменьшает подачу из бункера во избежание перегрузки и износа.
• Шаг 2: при снижении плотности и тока автоматизация увеличивает подачу из бункера для максимизации пропускной способности.

Дробилка с вертикальным валом
Дробилка VSI-700 оптимизирована для производства высокой доли кубического мелкого песка (0–5 мм). Ключевые характеристики :

• Ротор VSI-700, диаметр Ø 700 мм.
• Ротор высокой скорости выбрасывает материал на изнашиваемые облицовки для образования кубической формы зерен и эффективного формирования.
• Максимальный размер подачи: 35 мм.
• Болтовые сменные защитные облицовки для быстрого обслуживания и продления срока службы.
• Проектирование для высокой производительности и удобного обслуживания.

Виброситов
Вибросито классифицирует дроблёный продукт по требуемым фракциям и направляет их на ленточные склады. Основные моменты :

• Типичный грохот: 1300 x 3000 мм (можно настроить по запросу).
• Прочные стальные пружины для непрерывной работы в тяжёлых условиях.
• Быстросъёмные ситовые полотна для минимизации простоя при обслуживании.

Ленточные склады / Складные конвейеры
Складные конвейеры уменьшают габариты при транспортировке и упрощают логистику. Особенности: складные конвейеры, поперечные перемещения ленты, ведущие барабаны, сцепленные моторы и износостойкие ленты для длительной службы.

Сепараторная лента (магнитный сепаратор)
Магнитный сепаратор на крупногабаритной ленте удаляет ферросодержащие примеси с помощью постоянного магнитного блока, бесконечной сепараторной ленты и изолированной стальной рамы, предотвращая нежелательное накопление металла.

Гусеничная система
Гусеничное шасси с шириной трака 500 мм обеспечивает :

• Универсальную мобильность по труднопроходимой местности.
• Двухступенчатую регулировку скорости для перемещения и позиционирования.
• Конструкцию, отвечающую требованиям CE для тяжёлой эксплуатации.

Система автоматизации
PLC-управление и профессиональный человеко-машинный интерфейс контролируют работу дробилки, подающих устройств и конвейеров. Функции автоматизации включают возможность дистанционного управления и опциональную защиту критических узлов тепловыми датчиками.

Генератор и гибридная технология
Опциональные генераторные и гибридные дизель/сеть решения обеспечивают непрерывную работу в условиях отсутствия или нестабильности электросети. Особенности :

• Выбор режимов работы: дизель, сеть или гибрид.
• Возможность отключения генератора при стабильном сетевом питании.
• Разработано для низкого расхода топлива и высокой энергоэффективности.

Система автоматической смазки (опция)
Опциональная автоматическая смазка подаёт дозированное количество консистентной смазки к подшипникам и частям износа, снижая ручное обслуживание, обеспечивая равномерную смазку и сокращая интервалы обслуживания.

Гидравлическая система
Гидравлические рычаги и кожухи обеспечивают быструю работу без ручного труда. Преимущества :

• Работа без участия персонала.
• Быстрое перемещение связанных узлов.
• Практичные и быстрые операции включения/выключения для полевого использования.

Защита и обслуживание
Болтовые сменные износные пластины, защитные облицовки и обслуживаемые компоненты рассчитаны на минимизацию времени простоя и упрощение полевого обслуживания (замена сит, смазка, проверка двигателей).

Применение
Подходит для производства мелкого песка и формованных заполнителей, вторичного/третичного дробления в карьерах и стройплощадках, а также для мобильных работ в пересечённой местности с использованием гусеничных установок.

Технические характеристики

• Модель: FTV-70-s
• Бренд: FABO
• Тип дробилки: VSI (Vertical Shaft Impact) – VSI-700
• Диаметр ротора: Ø 700 mm
• Максимальный размер подачи: 35 mm
• Основной продукт: производство песка 0–5 mm (высокая производительность)
• Пример номинального размера грохота: 1300 x 3000 mm (настраивается)
• Ленточный склад: складного типа, складывается для транспортировки
• Сепаратор: постоянный магнит 3-полюсного поля (сепараторная лента)
• Ширина гусеницы: 500 mm (гусеничная мобильность)
• Привод и управление: PLC-автоматизация, дистанционное управление доступно, защита тепловым датчиком опционально
• Генератор: гибрид дизель/сеть (опциональные мощности доступны)
• Автоматическая смазка: опционально (равномерное распределение смазки для подшипников и деталей дробилки)
• Ленточный питатель: 2 сцепленных мотора, защита мотора, автоматизированная логика подачи в две ступени (контроль плотности/тока)
• Защита от износа: болтовые заменяемые облицовки для быстрой обслуживания
