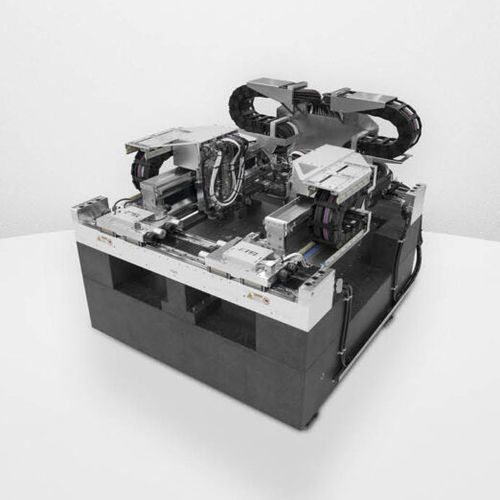

Многоосевая система позиционирования TELICA

портальнаядля полупроводниковой промышленностивысокоточная

TELICA, передовая многоосевая платформа, совершает революцию в области производства полупроводников благодаря архитектуре с двумя порталами, обеспечивая непревзойденную точность и производительность для передовых задач по склеиванию матриц и других. TELICA - это многоосевая платформа, предназначенная для производства полупроводниковых изделий, с двойной портальной архитектурой, которая обеспечивает движение по четырем степеням свободы (X, Y, Z и Rz) с восемью управляемыми осями. Эта передовая конструкция поддерживает такие требовательные процессы, как Flip-chip, Fan-out, гибридное склеивание, 2,5D/3D пакеты, склеивание µ-светодиодов и дозирование. TELICA отличается высокой точностью позиционирования и производительностью, достигая глобальной точности размещения ±1 мкм и локальной точности ±350 нм при производительности 10 kUPH для типичных задач склеивания микросхем. Для склеивания мк-светодиодов она достигает 180 kUPH. TELICA представляет новый метрологический подход, который значительно снижает ошибки Аббе и относительное несоответствие позиционирования между технологическим инструментом и подложкой. Многомерные энкодеры, расположенные на уровне технологической плоскости, обеспечивают точное позиционирование, а двигатели с водяным охлаждением железного сердечника обеспечивают экстремальные рабочие циклы. В сочетании с передовыми контроллерами AccurET компании ETEL система TELICA обладает такими преимуществами, как нулевое время установления, усовершенствованные фильтры обратной связи и траектории, полная синхронизация всех осей с наносекундным джиттером, а также комплексные средства диагностики программного обеспечения и идентификации системы для оптимизации управления. Характеристики точность локального размещения ±350 нм (перемещение с локальным выравниванием) при пропускной способности 10 kUPH. точность локального размещения ±200 нм (перемещение с локальным выравниванием) при пропускной способности 2 kUPH.
