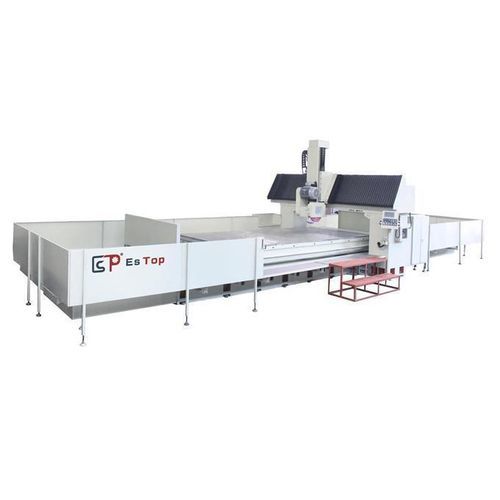

Станок для шлифования поверхность ETLD series

для крупногабаритных деталейсо стойкойс магнитным держателем

Обзор Двухколонный плоскошлифовальный станок является мощным и подходит для шлифования больших поверхностей. Спроектирован и изготовлен как высокоэластичная конструкция, подходящая для шлифования больших поверхностей с рабочей шириной более 800 мм, которые не могут быть отшлифованы одним типом колонны. Коробчатая структура отливки для экстремальной жесткости без перевеса веса. Направляющие с покрытием Turcite-B. Двойные цилиндры и уникальная конструкция гидравлической системы для перемещения стола. Закаленные и отшлифованные направляющие поперечных рельсов и направляющих подъема. Серводвигатели переменного тока с прецизионными шарико-винтовыми парами обеспечивают быстрый подъем, автоматическую подачу вниз и толчок вверх и вниз для горизонтальных и вертикальных шпинделей (опция). Двухрядные роликовые подшипники и радиально-упорные шарикоподшипники, используемые в горизонтальном шпинделе, смазаны на весь срок службы. Современная 10-дюймовая цветная сенсорная ЖК-панель, просто коснитесь экрана для настройки переменных параметров шлифования. Ручной генератор импульсов (MPG) для подачи вниз и поперечной подачи, включая подачу алмазной правки. Ход поперечной подачи задается кнопкой на консоли; можно установить различные значения шага поперечной подачи для чернового и чистового шлифования. Таблица спецификаций Основной элемент | Двухколонный плоскошлифовальный станок | Устройство | ETLD-200800 | ETLD-250800 Рабочий стол | Размер стола с электромагнитом (x*y) | мм | 8000x2000 | 8000x2500 Ход левой и правой оси | | мм | 8200 | 8200 Максимальное расстояние от центра колеса до стола | мм | 650 | 650 Максимальный размер заготовки в двух колоннах | | мм | 2560 3060 | 2560 3060 Рабочий стол Максимальная грузоподъемность | | кг | 10000 | 10000 Скорость подачи рабочего стола | | м/мин | 5-30 | 5-30 Спецификация пазов стола | | мм*n | 18x8 | 18x10 Шлифовальный круг | Размер шлифовального круга макс.| мм | 500 x 中203 x 50-75 | 500 x 中203 x 50-75 Двигатель шпинделя | | HP*P | 40x4 | 40x4 (50HZ/60HZ) Скорость вращения шлифовального круга | | | R.P.M | 1450 | 1450 Размер | Высота станка（Перемещение на верхнюю высоту)| мм | ≈3500 | ≈3900 Планировка Площадь пола（Длина X ширина） | | мм | 18100x4400 | 18100x 5060 Вес | | кг | ≈68000 | ≈78000 Особенности

• Спроектирован для шлифования больших поверхностей (рабочая ширина >800 мм), недостижимых для одностоечных станков.
• Коробчатая конструкция отливок обеспечивает исключительную жесткость без перевеса веса.
• Плавные направляющие с покрытием Turcite-B для плавного движения и износостойкости.
• Двойные гидравлические цилиндры и уникальная гидравлическая конструкция для перемещения стола; закаленные и шлифованные направляющие на поперечных рельсах и подъемных направляющих.
• Сервомоторы переменного тока с прецизионными шарико-винтовыми парами для быстрого подъема, автоматической подачи вниз и толчка вверх и вниз (опция для вертикального шпинделя).
• В горизонтальном шпинделе используются двухрядные роликовые подшипники и радиально-упорные шарикоподшипники, смазанные на весь срок службы.
• Современная 10-дюймовая цветная сенсорная ЖК-панель для настройки параметров шлифования.
• Ручной генератор импульсов (MPG) для подачи вниз и поперечной подачи, включая управление подачей алмазной правки.
• Кнопочное перемещение поперечной подачи с отдельными инкрементами для чернового и чистового шлифования.

Caractéristiques / Spécifications techniques

• Модель: ETLD-250800
• Размер стола электромагнита (x*y): 8000x2500 мм
• Перемещение по оси X влево и вправо: 8200 мм
• Максимальное расстояние от центра колеса до стола: 650 мм
• Максимальный размер заготовки в двух колоннах: 2560 3060 мм
• Максимальная грузоподъемность рабочего стола: 10000 кг
• Скорость подачи рабочего стола: 5-30 м/мин
• Спецификация Т-образного паза стола: 18x10 (мм*н)
• Максимальный размер шлифовального круга: 500 x 中203 x 50-75 мм
• Двигатель шпинделя: 40x4 (л.с.*п)
• Скорость вращения шлифовального круга (50HZ/60HZ): 1450 об/мин
• Высота станка (перемещение на верхнюю высоту): ≈3900 мм
• Площадь пола (Д х Ш): 18100x5060 мм
• Вес: ≈78000 кг
