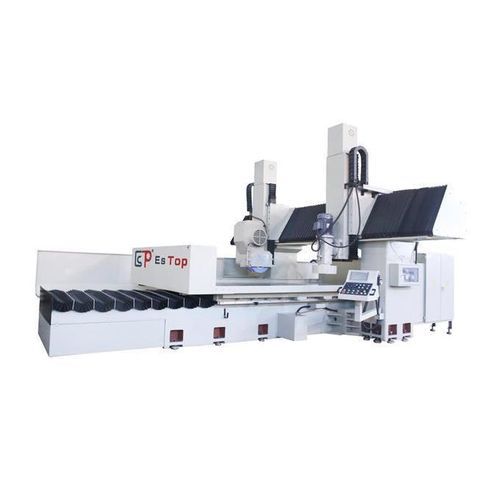

Станок для шлифования поверхность ETLS-1830NC

для обрабатываемых деталейсо стойкойЧПУ

Краткое описание продукта ETLS-1830NC Как Шевалье Прецизионный шлифовальный сверхнизкошумный портальный шлифовальный станок с ЧПУ Структура Используется высокопрочный чугун (HT300) с закалкой, что обеспечивает жесткость, стабильность и долговечность наших двухколонных шлифовальных станков. Фиксированная структура поперечной балки объединяет балку и колонны в одну прочную форму двери, чтобы гарантировать прочность станка. Перемещение Большой сдвоенный V-образный механизм на основании станка и рельсах рабочего стола обеспечивает устойчивое движение стола, а также поддерживает наилучшее выравнивание и равновесие. Движения шлифовальной головки (вертикальное и продольное перемещение) осуществляются с помощью высокоточных шарико-винтовых пар и приводятся в действие серводвигателями переменного тока Baldor (тип PNC). Эти особенности обеспечивают точное позиционирование и подачу с микронной точностью. Шлифовальная головка, движущаяся по стальному профилю высокой плотности (S55C) и оснащенная линейными роликовыми подшипниками сверхточного класса, имеет твердый и плавный поперечный ход с исключительной и точной режущей способностью. Угловой поворот вертикальной шлифовальной головки приводится в действие серводвигателем переменного тока на червячной передаче. Числовая вставка на требуемый угол с точностью до 0,1 градуса позволяет быстро выполнять шлифование с формированием угла и получать отличные результаты. Шпиндель и комплект двигателей Высокоточный шпиндель картриджного типа собственной сборки использует 6 сверхточных радиальных шарикоподшипников класса CP4, закрытых с постоянной смазкой. Такое конструктивное превосходство позволяет шпинделю работать с низким уровнем шума, низким выделением тепла и высокой точностью. Во всех моделях двухколонных станков используются высокомоментные шпиндельные двигатели японского бренда V3. Они проходят тщательную проверку кинетическим балансом и способны сохранять низкий уровень шума, низкую вибрацию и высокую стабильность движений даже после длительной эксплуатации. Двигатель класса V3 интегрирован со шпиндельным комплектом через муфты для прямой передачи, чтобы получить максимальный крутящий момент и уменьшить вибрацию. Смазка Смазка с принудительным охватом (масло стекает с верхних рельсов основания станка на нижние) позволяет избежать ударов от пульсации давления смазочного масла и обеспечивает плавность движений. Датчик обнаружения отключает движение стола, чтобы защитить рельсы, если давление смазочного масла не соответствует норме. Гидравлическая система Используется точная электрическая схема для управления пропорциональным гидравлическим клапаном. Оператор может регулировать скорость рабочего стола непосредственно через панель управления, что повышает эффективность работы. Температура гидравлического бака поддерживается системой охлаждения Habor Coolant. Охлаждающая жидкость стабилизирует температуру масла после долгих часов работы, гарантируя точность шлифования и защищая детали гидравлической системы. Система управления (тип PNC) Наша собственная разработка системы управления ЧПУ на базе DSC объединяет все функции и движения большого станка на одной панели. Система числового управления использует серводвигатели переменного тока для вертикальной и поперечной подачи. ЖК-дисплей с цифровыми входами на панели позволяет легко работать на различных шлифовальных станках. Простота управления и удобный дизайн делают эксплуатацию станка простой, без необходимости изучать сложное программирование. Таблица спецификаций Основной элемент: Двухголовочный двухколонный станок для шлифования поверхностей и скользящих поверхностей - Конфигурации: 120300/150300 | 180300/200300 Рабочий стол - Размер стола с электромагнитом (x*y): 3000x1200/1500 | 3000x1800/2000 (мм) Максимальный центр колеса к столу: 620/630 | 620 (мм) Двухколонный проходной Максимальный размер заготовки: 1500/1930 2410 (мм) Максимальная грузоподъемность рабочего стола: 6500 | 7000 (кг) Скорость подачи рабочего стола: 5-30 (м/мин) Спецификация t-образных пазов стола: 18x4/18x6 | 18x6/18x8 (мм*н) Шлифовальная головка - Размер шлифовального круга макс: 500x203x50-75 (мм) Поверхностный двигатель шпинделя: 25x4 (л.с.*п) Поверхность (50HZ) Скорость вращения шлифовального круга: 1450 (об./мин.) Скользящая головка - Размер шлифовального круга макс: 350x127x40 (мм) Угол поворота скользящей поверхности: Левый 90° / Правый 90° Двигатель шпинделя: 7.5x4 (HP*P) Положительное и отрицательное вращение (опция) R.P.M: 0-1500 Размер - Высота станка (перемещение на верхнюю высоту): 3700 (мм) Планировка Площадь пола (длина X ширина): 7600x4800 / 8500x5000 / 8620x5400 (мм) Вес: ≈24000/28000 | ≈33500/34500 (кг) Caractéristiques / spécifications techniques

• Модель: ETLS-1830NC
• Основной элемент: Двухголовочный шлифовальный станок с двумя колоннами для шлифования поверхностей и направляющих; конфигурации: 120300/150300 и 180300/200300
• Размер стола электромагнита (x*y): 3000x1200/1500 мм или 3000x1800/2000 мм
• Максимальное расстояние от центра круга до стола: 620/630 мм
• Максимальный размер обрабатываемой детали в двух колоннах: 1500/1930 2410 мм
• Максимальная грузоподъемность рабочего стола: 6500 кг или 7000 кг
• Скорость подачи рабочего стола: 5-30 м/мин
• Тип паза стола: 18x4/18x6 или 18x6/18x8 (мм*н)
• Размер шлифовального круга (макс.): 500x203x50-75 мм
• Двигатель шпинделя: 25x4 HP*P
• Скорость вращения шлифовального круга (50 Гц): 1450 об/мин
• Размер шлифовального круга (макс.): 350x127x40 мм
• Угол поворота салазок: Левый 90° / Правый 90°
• Двигатель шпинделя салазок: 7.5x4 HP*P
• Положительное/отрицательное вращение (опция) RPM: 0-1500
• Высота станка (перемещение на верхнюю высоту): 3700 мм
• Площадь пола для раскладки (Д х Ш): 7600x4800 / 8500x5000 / 8620x5400 мм
• Вес: ≈24000/28000 кг или ≈33500/34500 кг
