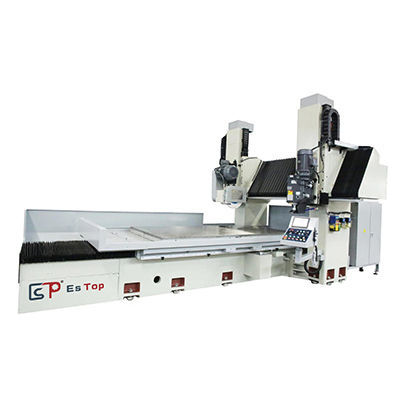

Станок для шлифования поверхность ETLS-1525NCдля обрабатываемых деталейс магнитным держателемс цифровым управлением
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Типы
- поверхность
- Применение
- для обрабатываемых деталей
- Конструкция
- с магнитным держателем
- Тип управления
- ПУ, с цифровым управлением, цифровой
- Другие характеристики
- высокой точности, гидравлический, с электрическим двигателем
- Скорость вращения шпинделя
МИН.: 0 rpm
(0 rad.min-1)МАКС.: 1 500 rpm
(9 425 rad.min-1)- Расстояние между осями
620 mm, 630 mm
(24 in, 25 in)- Ход Х
2 200 mm, 2 700 mm
(86,61 in, 106,3 in)- Ход Y
1 200 mm, 1 500 mm
(47,24 in, 59,06 in)- Диаметр абразивного круга
350 mm, 500 mm
(14 in, 20 in)- Вес машины
20 000 kg, 21 000 kg, 21 500 kg, 27 000 kg
(44 092,45 lb, 46 297,08 lb, 47 399,39 lb, 59 524,81 lb)
Описание
Конструкция
Перемещения
Шпиндель и привод
Смазка
Гидравлическая система
Система управления (тип PNC)
Технические характеристики
- Высокопрочный чугун (HT300) с термообработкой обеспечивает жесткость, стабильность и долговечность каркаса с двумя колоннами.
- Фиксированная поперечная балка объединяет балку и колонны в прочную дверную конструкцию, гарантирующую жесткость и выверенность станка.
Перемещения
- Большие парные V-направляющие на основании и столе обеспечивают плавные движения стола и длительное сохранение выравнивания.
- Вертикальные и продольные перемещения направляются высокоточными шарико-винтовыми парами и приводятся в движение серводвигателями Baldor AC (тип PNC) для точного позиционирования и микронного управления подачей.
- Шлифовальные головки перемещаются по направляющим из высокопрочной стали S55C с ультрапредпоченными линейными роликовыми подшипниками для ровного поперечного хода и точной резки.
- Угловое перемещение вертикальной головы приводится AC-серво через червячный вал с числовой индексацией до 0,1° для быстрой и точной шлифовки под углом.
Шпиндель и привод
- Сборные картриджные шпиндели используют 6 сверхточных угловых подшипников CP4 с постоянной смазкой для низкого шума, малого нагрева и высокой точности.
- На всех моделях с двойной колонной применяются японские шпиндельные моторы класса V3 с высоким крутящим моментом, динамически сбалансированные для минимизации вибраций и шума при длительной работе.
- Моторы непосредственно соединены с шпинделем через муфты для максимальной передачи момента и снижения вибраций.
Смазка
- Система принудительной покрышечной смазки (масло стекает сверху вниз по направляющим) предотвращает ударные нагрузки от пульсаций масла и обеспечивает плавные движения.
- Датчик контроля смазки отключает движение стола при ненормальном давлении масла для защиты направляющих.
Гидравлическая система
- Точные электрические цепи управляют пропорциональным гидравлическим клапаном для точного гидравлического управления.
- Оператор может напрямую регулировать скорость рабочего стола через панель управления для повышения производительности.
- Температура гидравлического бака поддерживается системой охлаждения Habor для стабилизации температуры масла при длительной работе и защиты гидравлических компонентов.
Система управления (тип PNC)
- NC-система на базе DSC интегрирует все функции и перемещения крупного станка в единую панель для централизованного управления.
- Для вертикальной и поперечной подач используются AC-сервомоторы под числовым управлением для повторяемой точности.
- ЖК-дисплей и цифровые элементы управления на панели обеспечивают простую эксплуатацию в различных шлифовальных применениях.
- Удобный интерфейс снижает необходимость в сложном программировании для типовых операций.
Технические характеристики
- Модель: ETLS-1525NC
- Основное назначение: Двуголовочная двухколонная плоскошлифовальная и направляющая шлифовальная машина
- Размер электромагнитного стола (x*y): 2000x1400/1500 мм или 2500x1200/1500 мм
- Ход оси X (влево-вправо): 2200 мм или 2700 мм
- Макс. расстояние от центра шпинделя до стола: 620 мм (варианты: 620/630 мм)
- Макс. размер детали между колоннами: 1780 мм или 1500/1930 мм
- Макс. грузоподъемность стола: 5500 кг или 6000 кг
- Скорость подачи стола: 5–30 м/мин
- Спецификация Т-образного паза стола: 18x6 или 18x5 / 18x6 (мм × n)
- Макс. размеры шлифовального круга (поверхность): 500 × 203 × 50–75 мм
- Двигатель шпинделя (поверхность): 25 × 4 (HP × P)
- Скорость шлифовального круга (поверхность) (50 Гц): 1450 об/мин
- Макс. размеры шлифовального круга (направляющая): 350 × 127 × 40 мм
- Угол поворота направляющей головы: Лево 90° / Право 90°
- Двигатель шпинделя (направляющая): 7,5 × 4 (HP × P)
- Положительное/отрицательное вращение (опция): 0–1500 об/мин
- Высота станка (до верхней точки): ≈3500 мм или ≈3600 мм
- Площадь установки (Д × Ш): 5950 × 4800 мм или 6800 × 4800/5000 мм
- Масса: ≈21000/21500 кг или ≈20000/27000 кг
