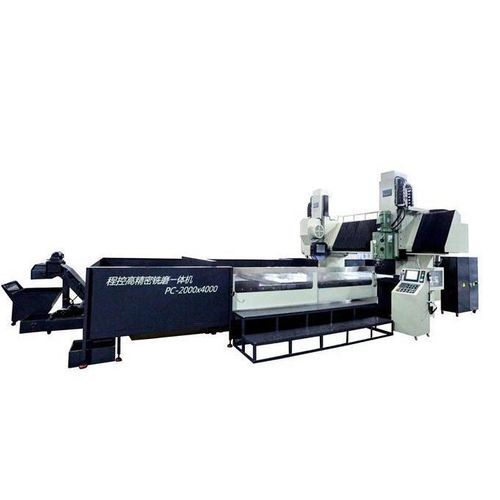

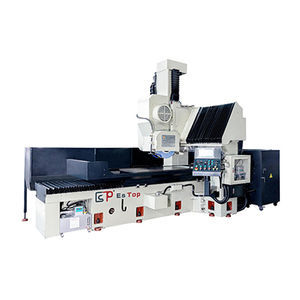

Станок для шлифования поверхность ETLS-200400NC

для крупногабаритных деталейсо стойкойс магнитным держателем

Обзор
Шлифовальный станок ETLS-200400NC с двумя головками и двумя колоннами для обработки плоскостей и направляющих разработан для тяжёлых шлифовальных работ, требующих высокой жёсткости, стабильности и долговечности. Он объединяет двойные головки, конструкцию с двумя колоннами и возможность шлифования направляющих для крупногабаритных заготовок.

Конструкция
Используется высокопрочный литой чугун (HT300) с отпуском для обеспечения жёсткости, стабильности и долговечности. Фиксированная поперечная балка объединяет балку и колонны в одну прочную портальную конструкцию, гарантирующую жёсткость станка.

Перемещения
На основании машины и рельсах столa применены крупные двойные V-направляющие для максимально устойчивого перемещения стола и сохранения оптимального выравнивания и равновесия. Вертикальные и продольные перемещения шлифовальной головки направляются высокоточной шарико-винтовой передачей и приводятся в действие серво-приводами Baldor AC (тип PNC) для точного позиционирования и микронного задания подачи. Поперечное перемещение головки осуществляется по высокопрочной стали (S55C) с ultra-precise линейными роликовыми подшипниками для жёсткого и плавного хода и точной съёмки материала. Угловое поворотное движение вертикальной головки приводится AC-серво через червячный редуктор; цифровая вводимая установка угла с точностью до 0.1° обеспечивает быстрое шлифование под углом.

Шпиндель и привод
Высокоточная картриджная конструкция шпинделя, собранная на предприятии, использует шесть сверхточных угловых шарикоподшипников класса CP4, уплотнённых постоянной смазкой для низкого шума, малого нагрева и высокой точности. Используются японские шпиндельные моторы высокомоментного класса V3, прошедшие динамическую балансировку; интегрированы со шпинделем через муфты для прямой передачи крутящего момента и снижения вибраций.

Смазка
Смазка с принудительным покрытием (масло стекает с верхних рельсов на нижние) предотвращает воздействия пульсации давления смазки и обеспечивает плавность перемещений. Датчик обнаружения остановит перемещение стола для защиты рельсов при аномальном давлении смазочного масла.

Гидравлическая система
Используется точная электрическая схема для управления пропорциональным гидравлическим клапаном. Оператор может регулировать скорость рабочего стола непосредственно через панель управления для повышения производительности. Температура гидравлического бака поддерживается системой охлаждения Habor для стабилизации температуры масла после длительной работы, что гарантирует точность шлифования и защищает гидравлические компоненты.

Система управления (тип PNC)
NC-система на базе DSC интегрирует все функции и перемещения в одной панели. ЧПУ использует AC-серво как для вертикальной, так и для поперечной подачи. ЖК-дисплей и цифровые входы на панели обеспечивают простую эксплуатацию в различных шлифовальных задачах. Система разработана для лёгкой работы и удобства эксплуатации без необходимости сложного программирования.

Технические характеристики

• Основной предмет: Плоскошлифовальный и направляющий шлифовальный станок с двойными головками, двойная колонна
• Модификации модели / Единица: 200400 / 250600 ; 200800 / 250800
• Размер электромагнитного стола (x*y): 4000/6000 x 2000/2500 ; 8000 x 2000/2500
• Ход по оси X влево и вправо: 4200 / 6200 ; 8200
• Макс. центр шлифовального круга до стола: 650 mm
• Макс. размер заготовки между колоннами (мм): 2560 / 3060
• Макс. грузоподъёмность стола: 8000 / 9000 kg ; 10000 kg
• Скорость подачи стола: 5-30 m/min
• Спецификация T-образного паза стола: 18 x 8 / 18 x 10 (mm * n)
• Поверхностная шлифовальная головка - макс. размер круга: OD500 x 203 x 50-75 mm
• Поверхностная шлифовальная головка - шпиндельный мотор (HP*P): 25 x 4
• Поверхностная шлифовальная головка - (50Hz) скорость круга: 1450 RPM
• Головка для направляющих - макс. размер круга: 350 x 127 x 40 mm
• Головка для направляющих - угол поворота: Влево 90°, Вправо 90°
• Головка для направляющих - шпиндельный мотор (HP*P): 7.5 x 4
• Головка для направляющих - прямой/обратный ход (опция) RPM: 0-1500
• Высота машины (верхнее положение): ≈3500 / 3900 mm
• Габарит на полу (Д x Ш): 12000 / 15000 x 5000 mm ; 18100 x 5000 mm
• Масса: ≈42000 / 70000 kg ; ≈73000 / 83000 kg
