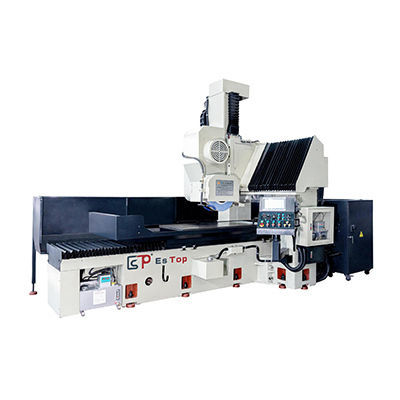

Станок для шлифования поверхность ETLD-60150NC
для обрабатываемых деталейтип козлового кранас магнитным зажимным кольцом

Станок для шлифования поверхность - ETLD-60150NC - ESTOPCNC - для обрабатываемых деталей / тип козлового крана / с магнитным зажимным кольцом
Станок для шлифования поверхность - ETLD-60150NC - ESTOPCNC - для обрабатываемых деталей / тип козлового крана / с магнитным зажимным кольцом
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Типы
поверхность
Применение
для обрабатываемых деталей
Конструкция
с магнитным зажимным кольцом, тип козлового крана
Тип управления
ЧПУ
Другие характеристики
большого размера
Другие характеристики
интенсивное использование, двойной
Скорость вращения шпинделя

1 450 rpm
(9 111 rad.min-1)

Ход Х

1 700 mm, 2 200 mm
(66,93 in, 86,61 in)

Диаметр абразивного круга

500 mm
(20 in)

Вес машины

8 800 kg, 9 200 kg
(19 400,68 lb, 20 282,53 lb)

Описание

Обзор
CNC портал-шлифовальный станок ETLD-60150NC (аналог Chevalier). Доступные модели: ETLD-60150 и ETLD-60200. Предназначен для шлифования больших и тяжёлых заготовок в промышленных производственных условиях. Оснащён жёстким порталом с двумя колоннами, электромагнитным столом и несколькими шпиндельными двигателями для стабильного и точного съёма материала.

Технические данные (основные характеристики)
  • Модель: ETLD-60150 / ETLD-60200
  • Размер электромагнитного стола (Д×Ш): 1500×600 мм (ETLD-60150) ; 2000×600 мм (ETLD-60200)
  • Ход по оси X (влево-вправо): 1700 мм (ETLD-60150) ; 2200 мм (ETLD-60200)
  • Макс. расстояние от центра шлифовального круга до стола: 570 мм
  • Макс. ширина заготовки между колоннами: 1000 мм
  • Макс. грузоподъёмность стола: 5000 кг
  • Скорость подачи стола: 5–30 м/мин
  • Паз Т-образный стола: 18×3 мм
  • Макс. размер шлифовального круга: 500×203×50–75 мм
  • Шпиндельные моторы: 20×4 HP
  • Скорость круга (50Hz/60Hz): 1450 об/мин
  • Высота станка (до верха): ≈3200 мм
  • Площадь размещения (Д×Ш): 4450×2450 мм (ETLD-60150) ; 5450×2450 мм (ETLD-60200)
  • Примерный вес: ≈8800 кг (ETLD-60150) ; ≈9200 кг (ETLD-60200)


Применение и преимущества
  • Шлифование поверхностей крупных и тяжёлых деталей для производства и инструментального производства
  • Электромагнитный стол обеспечивает надёжное закрепление ферромагнитных заготовок
  • Портал с двумя колоннами обеспечивает жёсткость и воспроизводимую плоскостность
  • Подходит для цехов тяжёлого машиностроения, авиационно-космических компонентов и общепромышленных мастерских

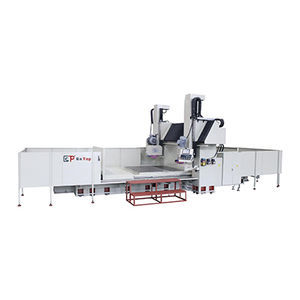

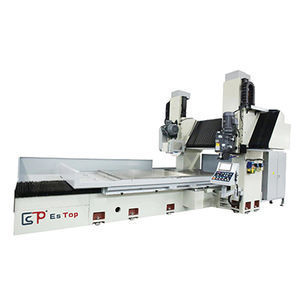

Другие изделия ESTOPCNC
