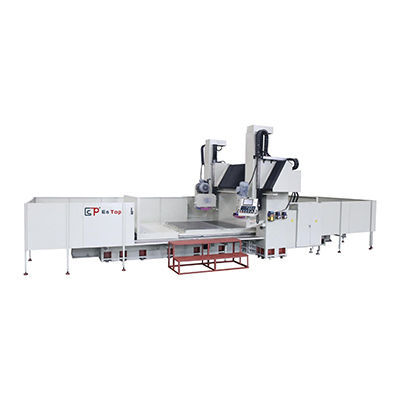

Станок для шлифования поверхность ETLS-250600NC

для крупногабаритных деталейсо стойкойс магнитным зажимным кольцом

Конструкция
Высокопрочный литой чугун (HT300) с термообработкой применяется для станины и двуколонной дверной рамы, обеспечивая жесткость, устойчивость и долговременную геометрическую стабильность. Фиксированная поперечная балка объединяет балку и колонны в единую жесткую конструкцию для минимизации деформаций под нагрузкой.

Перемещения
На основании и рабочем столе применены крупные двойные V-направляющие для устойчивого перемещения стола и оптимального выравнивания. Вертикальные и продольные перемещения шлифовальных головок выполняются высокоточным шарико-винтовым механизмом и приводятся в действие серво-двигателями Baldor AC (тип PNC) для точного позиционирования и микронной подачи. Поперечное перемещение выполняется по рельсам из стали S55C высокой плотности с ультрачувствительными линейными роликовыми подшипниками для жесткого и плавного хода. Поворот вертикальной головки осуществляется AC-серво по червячной передаче; цифровой ввод угла с точностью до 0,1° обеспечивает точную угловую шлифовку.

Шпиндель и комплект двигателей
Картриджные шпиндели, собранные на предприятии, используют 6 сверхточных упорных/радиально-угловых подшипников CP4 с постоянной смазкой для низкого шума, низкого нагрева и стабильной точности. Высокоскоростные шпиндельные двигатели V3-класса (японская марка) динамически уравновешены и напрямую связаны с шпинделем через муфту для максимальной передачи момента и снижения вибраций.

Смазка
Система принудительной циркуляции смазки подает масло сверху вниз по направляющим, избегая пульсации и обеспечивая равномерную смазку. Датчик контроля давления масла блокирует движение стола при аномалии давления для защиты направляющих.

Гидравлическая система
Точная электрическая схема управляет пропорциональным гидравлическим клапаном. Оператор может регулировать скорость стола с панели управления для повышения эффективности. Температура гидравлического масла стабилизируется системой охлаждения Habor для поддержания точности шлифовки и защиты гидравлических компонентов при длительной работе.

Система управления (тип PNC)
NC-система на базе DSC интегрирует все функции и перемещения станка на одной панели. Вертикальная и поперечная подачи управляются AC-сервомоторами. ЖК-дисплей с цифровыми входами на панели обеспечивает простую эксплуатацию в различных шлифовальных задачах без сложного программирования.

Техническая таблица

• Основной товар: Плоскошлифовальный станок по направляющим двойной колонны с двумя головками (Модели: 200400/250600 ; 200800/250800)
• Размер электромагнитного стола (x*y) (мм): 4000/6000 x 2000/2500 ; 8000 x 2000/2500
• Ход по оси X влево-вправо (мм): 4200/6200 ; 8200
• Макс. центр шкива до стола (мм): 650
• Макс. размер заготовки между колоннами (мм): 2560/3060
• Макс. грузоподъемность стола (кг): 8000/9000 ; 10000
• Скорость подачи стола (м/мин): 5-30
• Спецификация Т-образного паза стола (мм*n): 18 x 8 / 18 x 10
• Макс. шлифовальный круг для поверхности (мм): OD500 x 203 x 50-75
• Двигатель шпинделя для поверхности (HP*P): 25 x 4
• Скорость шлифовального круга поверхности (об/мин, 50Hz): 1450
• Макс. шлифовальный круг для направляющих (мм): 350 x 127 x 40
• Угол поворота направляющей: Влево 90°, Вправо 90°
• Двигатель шпинделя направляющей (HP*P): 7.5 x 4
• Опция: Положительное/отрицательное вращение (об/мин): 0-1500
• Высота машины (мм): ≈3500 / 3900
• Площадь установки (мм): 12000 / 15000 x 5000 ; 18100 x 5000
• Масса (кг): ≈42000 / 70000 ; ≈73000 / 83000
