Оптическая рабочая станция с шестью независимыми осями манипуляции. Предназначена для точного выравнивания входных и выходных волокон в оптическом волноводе.
- 6-осевое прецизионное манипулирование
- Все 6 осей действительно независимы друг от друга
- Отсутствие перекрестных помех
- Прямое считывание положения оси Y волновода.
- Быстрый реечный привод обеспечивает легкий доступ к центральной рабочей станции для простой загрузки
- Портативный и устойчивый - нет необходимости в оптическом столе.
- Включает два XYZ-гибких штатива серии Elliot Gold™ (MDE122) с чувствительностью 20 нм.
Установление нового стандарта в манипуляциях с устройствами/волноводами
Выравнивание одномодовых волокон (US: fibers) на фотонных устройствах является сложной задачей, и серия прецизионных позиционеров Elliot/Martock была изначально разработана для решения этой задачи. Однако с устройствами с двойным интерфейсом оптических волноводов все становится сложнее, поскольку необходимо выравнивать волокна (или массивы волокон) как на входной, так и на выходной грани устройства.
Рабочая станция MDE881 была разработана специально для обеспечения нескольких степеней перемещения, необходимых для такого типа критического выравнивания, и подходит для использования с широким спектром устройств и типов волокон как для определения характеристик, так и для применения пигтейлов.

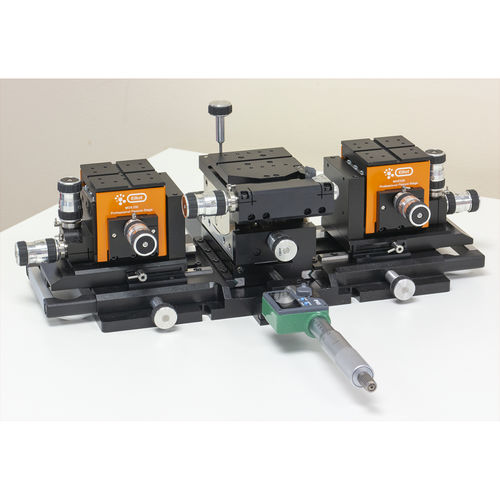

Профессиональная рабочая станция Elliot Gold™ Series MDE881 состоит из двух запатентованных XYZ Flexure Stages†, установленных на опорной плите, с центральной ступенью для вращения, наклона и поперечного перемещения. Штативы XYZ Flexure Stages оснащены запатентованными высокоточными регуляторам膆.
---
