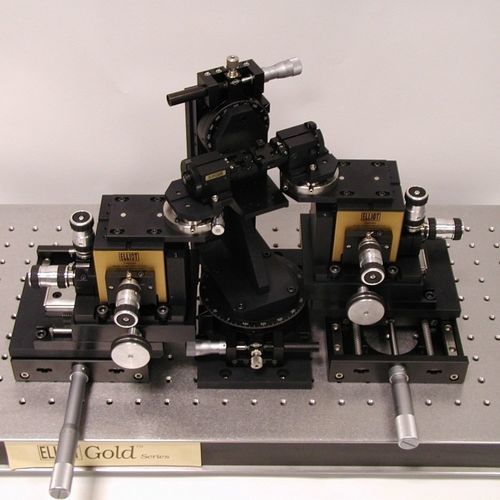

Оптическая система выравнивания MDE22885

для оптического оборудованиястандартная

MDE22885 - это специализированная система для юстировки SOA (полупроводниковых оптических усилителей) и других подобных двухсторонних устройств с угловыми гранями. Система состоит из двух 5-осевых каскадов с гибкими каскадами серии Elliot Gold™, длинноходовых базовых платформ и 2-осевого крепления для вращения волокна. Центральный блок представляет собой 2-осевое вращающееся крепление устройства, настроенное для монтажа пассивных или активных одно- или многоканальных планарных устройств. Линейные оси гибких ступеней могут быть автоматизированы с помощью контроллера выравнивания E2300 DAli 3 и пьезорегуляторов. Автоматизированная юстировка особенно полезна при работе с линзованными волокнами. - Щелевая конструкция для легкого введения и удаления волокна - Полный поворот на 360° по всем осям вращения - Пьезоприводы для линейных осей - Может быть настроен на переменный угол наклона фасетки - Волокно удерживается в зажимах с V-образной канавкой - Стандартная V-образная канавка для 125/250 мкм. (Возможны нестандартные размеры)
