- Разрешение 20 нм с запатентованными† регуляторами высокого разрешения
- Сверхстабильная запатентованная†† конструкция XYZ-гибкого каскада
- Подходит для одномодового волокна (125/250 мкм оболочка/корпус)
- Ортогональные юстировочные канавки
- Перемещение на 2 мм по оси
- Грузоподъемность 4,5 кг

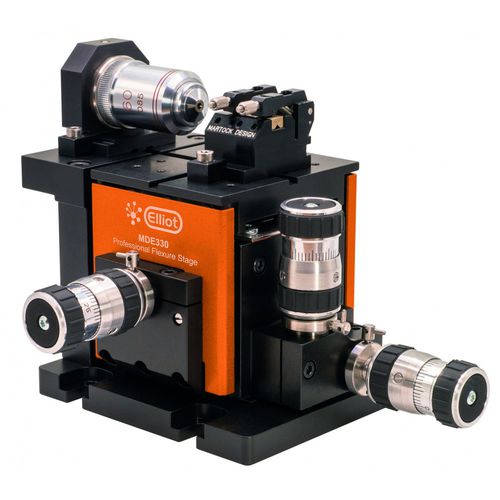

Система запуска волокна серии Elliot Gold™ включает в себя: 3-осевой высокоточный ручной изгибной штатив с регулируемым держателем силового волокна (US: fiber), крепление объектива с резьбой RMS и небольшой фиксированный кронштейн. Подходит для запуска световых пучков в свободном пространстве в одномодовое волокно благодаря точному 3D позиционированию на основе изгиба.
Все принадлежности совместимы с гибкими ступенями серии Elliot Gold™. Высота оптической оси составляет 18 мм над поверхностью платформы и находится на центральной линии локационного паза. При необходимости в принадлежность входит локационный язычок. Используется стандартная система зажимов, которая поставляется вместе с гибкими ступенями и дополнительными платформами. Выбор объектива зависит от предпочтений пользователя и заказывается отдельно. При необходимости можно приобрести дополнительные наборы зажимов (MDE154).
Составные части системы
MDE710 Регулируемый силовой держатель волокна
MDE330 Высокоточный гибкий штатив XYZ серии Elliot Gold™
MDE216 Высокоточные ручные регуляторы (x3)
MDE154 Набор зажимов
MDE150 Объективное крепление с резьбой RMS (объектив в комплект не входит)
MDE148 Малый фиксированный кронштейн
Конфигурация : Правосторонняя версия
Держатель волокна
(Стандарт) : Двойная V-образная канавка и зажимные рычаги для волокна 125/250 мкм для облицовки/ оболочки.
Усилие пружинного зажима регулируется от 25 до 125 г
Держатель волокна
(Варианты) : Крепление FC. Укажите MDE510FC
Крепление SMA. Укажите MDE510SMA
---
