- Приблизительно 0,1 градуса вращательного разрешения
- Подходит для волокна PM (125 мкм)
- Ортогональные выравнивающие канавки
- Линейное разрешение 20 нм с запатентованным膆 корректорами высокого разрешения

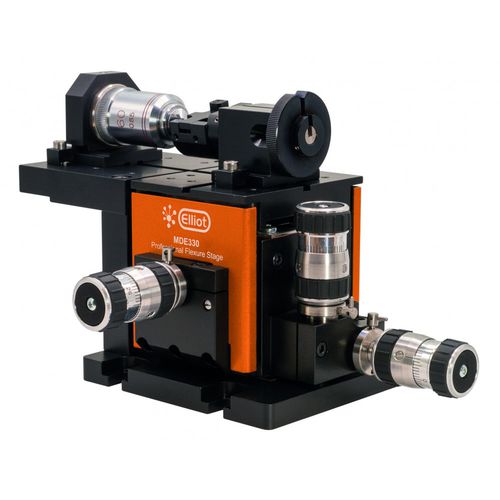

Система запуска волокна с поддержанием поляризации (PM) серии Elliot Gold™ включает в себя: 3-осевой простой ручной изгибной штатив со стандартным вращателем волокна (US: fiber), крепление объектива с резьбой RMS и небольшой фиксированный кронштейн.
Подходит для запуска световых пучков в свободном пространстве в PM-волокно, поскольку для этого требуется регулировка оси вращения для обеспечения правильного совмещения осей поляризации лазера и волокна.
Все принадлежности совместимы с гибкими ступенями серии Elliot Gold™. Высота оптической оси составляет 18 мм над поверхностью платформы и находится на центральной линии локационного паза. При необходимости в принадлежность входит локационный язычок. Используется стандартная система зажимов, которая поставляется вместе с гибкими ступенями и дополнительными платформами. Выбор объектива зависит от предпочтений пользователя и заказывается отдельно. При необходимости можно приобрести дополнительные наборы зажимов (MDE154).
Диаграмма оси Elliot MDE521 Gold SeriesСоставные части системы
MDE718 Стандартный волоконно-оптический вращатель
MDE330 Высокоточный гибкий штатив Elliot Gold™ серии XYZ
MDE216 Высокоточные ручные регуляторы с шагом 0,25 (x3)
MDE150 Объективное крепление с резьбой RMS (объектив в комплект не входит)
MDE148 Малый фиксированный кронштейн с набором зажимов
---
