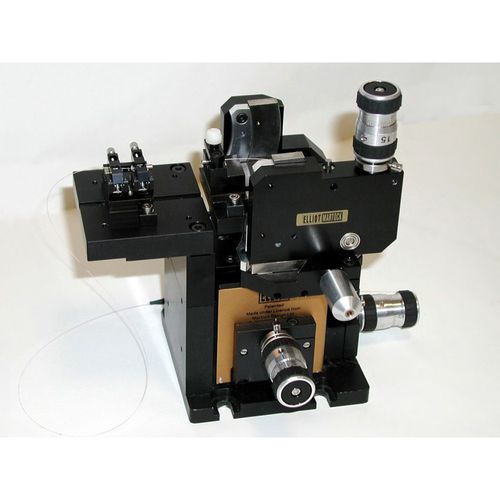

Установка MDE9183 предназначена для юстировки волоконных коллиматоров. В нем используется точный двухосевой этап MDE185 с шагом и рысканьем в сочетании с изгибными этапами серии Elliot Gold™, обеспечивающими точное управление по 5 осям.
В комплект входит набор зажимов модели MDE154.
- Щелевая конструкция для легкой установки и удаления волокна
- Полный поворот на 360°
- Встроенный привод шагового двигателя
- Разрешение < 0,01° на один шаг
- Максимальная скорость 18°/с (20 с для 360°)
- Волокно удерживается в V-образных зажимах с переменным усилием
- Предварительная установка V-блока на оси с погрешностью концентричности менее 1 мкм
- Доступны контроллеры шагового привода с драйверами LabVIEW™ для автоматического выравнивания вращения
- Стандартный V-образный паз для установки 125/250 мкм. (Возможны нестандартные размеры)
---
