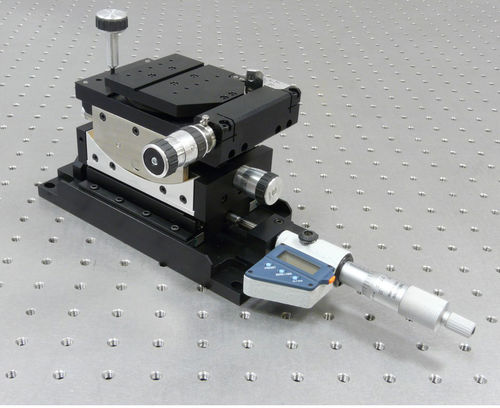

Промышленное рабочее место MDE883

с поворотным столом

Оптическая рабочая станция с 2 осями прецизионного вращения, 1 осью наклона и 2 осями линейного перемещения. - Регулировка ± 4°, разрешение 1 угловая секунда для θx и θz - ± 1° для θy - Перемещение на 25 мм, разрешение 0,5 мкм для оси Y - Прямое считывание положения линейного перемещения устройства по оси Y. - Перемещение на 6 мм, разрешение > 2 мкм для оси Z - Устанавливается непосредственно на стол с шагом 25 мм или 1 дюйм Центральная рабочая станция обеспечивает оси крена (θx) и тангажа (θy) на высоте 125 мм от нижней части опорной плиты, и они обе совпадают с осью рысканья (θz) на высоте 18 мм над серединой верхней плиты блока вращения θz. Оси вращения определяются изогнутыми подшипниками, поэтому вращение всегда происходит по истинной дуге. Цифровое считывание перемещения по оси Y позволяет оператору считывать положение волновода. Таким образом, перемещение волокна по подложке для определения местоположения отдельных волноводов становится простой задачей. Примечание по применению Центральная рабочая станция MDE883 была разработана как ключевая часть 6-осевого манипулятора MDE881. Однако для приложений, где геометрия стандартного MDE881 не подходит, мы предлагаем систему в ее ключевых компонентах, позволяя конфигурировать пользовательские установки на оптическом столе или макетной плате. Такой подход означает, что система может быть приобретена по частям по мере необходимости. Таким образом, MDE883 можно использовать в ситуациях, когда стандартная конфигурация MDE881 в линию не подходит. Например, когда волноводные входы и выходы расположены под углом 90 градусов. Кроме того, сборка системы в виде комплекта обеспечивает большую гибкость при адаптации модулей к более широкому спектру приложений.
