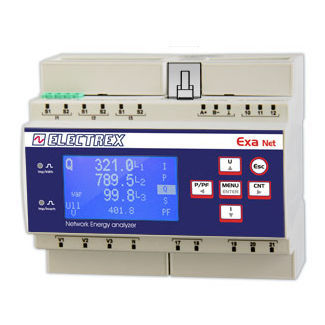

Анализатор для электросети PFNE6-FH509-110 EXA F NET D6 H WEB LOG 8

промышленныйкачества энергииэнергия

Обзор продукта
PFNE6-FH509-110 EXA F NET D6 H — анализатор энергии и веб-менеджер данных, разработанный для интеграции в промышленные Modbus-подсети. Класс точности 0,5S, измерение отдельных гармоник до 51-го порядка. Совместим только с гибкими разъемными трансформаторами тока серии FCTS (CT в комплект не входят). Выполняет функцию сетевого моста между портом RJ45 и портом RS485 для Modbus-связи с другими приборами Electrex и локального хранения данных. Включает апгрейды PFSU940-01 (Log 8) и PFSU940-05 (Web). ПостоЯнные часы с батарейным питанием и энергозависимая память обеспечивают сохранность данных. Поддержка удалённого обновления прошивки и графический ЖК-дисплей для локальной визуализации.

Основные характеристики

• Класс точности: 0,5S
• Измерение отдельных гармоник до 51-го порядка
• Совместим только с гибкими разъемными CT серии FCTS (CT не входят в комплект)
• Сетевой мост между RJ45 (Ethernet) и RS485 для Modbus
• В комплекте: PFSU940-01 (Log 8) и PFSU940-05 (Web)
• Постоянные часы на батарее и энергонезависимая память для надёжного хранения данных
• Поддержка удалённого обновления прошивки
• Графический ЖК-дисплей для местного отображения
• Два индикатора калибровки для проверок на месте
• Интерфейс ExpBus для внешних входов/выходов и датчиков окружающей среды
• NFC-подключение для настройки и взаимодействия
• Монтаж на DIN-рейку: требует 6 модулей
• Широкий диапазон питания: 85 ÷ 265 Vac
• Стандарты: EN 50470-1, EN 50470-3

Рекомендации по применению

• Для измерения тока требуются гибкие разъемные трансформаторы тока серии FCTS; CT в комплект не включены.
• Работает как веб-менеджер данных и анализатор энергии; подходит для интеграции в архитектуры Modbus через мост RJ45↔RS485 для связи с другими устройствами Electrex и центральным хранилищем данных.

Технические характеристики

• Семейство моделей: серия EXA (вариант Exa Net D6), код PFNE6-FH509-110
• Точность: класс 0,5S
• Гармоники: отдельные гармоники до 51-го порядка
• Питание: 85 ÷ 265 Vac
• Крепление: DIN-рейка, ширина 6 модулей
• Дисплей: графический ЖК
• Подключения: RJ45 (Ethernet), RS485 (Modbus), NFC, ExpBus
• Память: энергонезависимая память с батарейным часовым механизмом
• Часы: постоянные часы на батарее
• Индикаторы: 2 индикатора калибровки
• ПО/прошивка: поддержка удалённого обновления; включает Log 8 и Web (PFSU940-01, PFSU940-05)
• Совместимость: только с серией гибких разъемных CT FCTS
• Соответствие стандартам: EN 50470-1, EN 50470-3
