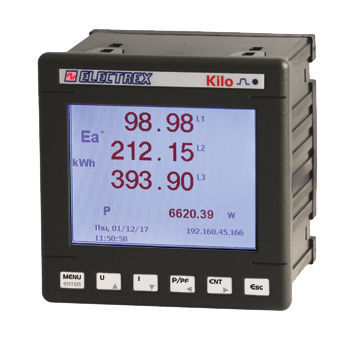

Анализатор для наблюдения PFNK9-1Q5D9-121 KILO NET 96 PQ WEB LOG 16

для электросетисети перем. токапромышленный

Обзор продукта
Анализатор качества электроэнергии и Web-менеджер данных. Анализ качества электропитания в соответствии с EN 50160 и EN 61000-4-30. Сетевой мост между портами RJ45 и RS485 для Modbus‑связи с приборами Electrex в подсети. Включает следующие апгрейды: 2 × PFSU940-01 Log 8, 1 × PFSU940-25 Open Log, PFSU940-05 Web. Класс точности 0,5S и отдельные гармоники до 51-го порядка. Перпетуальный астрономический часы/календарь на батарейном питании и энергонезависимая память. Поддержка удалённого обновления прошивки. Графический ЖК‑дисплей. 2 цифровых входа и 2 цифровых выхода с отдельным общим проводом. 1 светодиод калибровки. ExpBus для внешних устройств (входы/выходы, датчики окружающей среды). Оснащён NFC. Фронтальный размер 96×96 мм для встраивания в панель. Питание 85 ÷ 265 Vac. Соответствует EN 50470-1 и EN 50470-3.

Примечание
Устройства семейства Kilo также могут потребоваться в других аппаратных конфигурациях. Для формирования кода для разных версий обратитесь к таблице формирования кода или к листу данных продукта.

Совместимые трансформаторы тока

• • Трансформаторы тока серии split
  • Мини-трансформаторы тока серии split

Таблица / основные данные
Наименование продукта: KILO NET 96 PQ WEB LOG 16
Код: PFNK9-1Q5D9-121
Основное изображение: Kilo-96.jpg

Дополнительная информация
Устройства семейства Kilo могут заказываться в других аппаратных конфигурациях. Для формирования кода для различных версий обратитесь к таблице формирования кода в листе данных продукта. Трансформаторы тока для семейств Kilo и Kilo F приведены в разделе аксессуаров.

Доступные документы

• Лист данных продукта Kilo D6 и 96
• Таблица формирования кода для семейств Net
• Инструкции по установке Kilo RJ45 96 и Kilo net 96 2DI/2DO 4COMMON

Характеристики / технические спецификации

• Коммерческое наименование: KILO NET 96
• Код продукта: PFNK9-1Q5D9-121
• Функция: Анализатор качества электроэнергии и Web-менеджер данных
• Анализ качества электроэнергии: в соответствии с EN 50160 и EN 61000-4-30
• Сетевой мост: RJ45 ↔ RS485 для Modbus‑коммуникации с устройствами в подсети
• Включённые апгрейды: 2 × PFSU940-01 Log 8, 1 × PFSU940-25 Open Log, PFSU940-05 Web
• Класс точности: 0,5S
• Анализ гармоник: отдельные гармоники до 51-го порядка
• Часы/календарь: перпетуальные астрономические часы на батарее
• Память: энергонезависимая память
• Прошивка: поддержка удалённого обновления прошивки
• Интерфейс: графический ЖК‑дисплей
• Цифровые входы/выходы: 2 входа, 2 выхода (отдельный общий)
• Калибровка: 1 индикаторный LED
• ExpBus: поддержка внешних устройств (входы/выходы, датчики окружающей среды)
• Подключение: оснащён NFC
• Размер: 96 × 96 мм (встраивание в панель)
• Питание: 85 ÷ 265 Vac
• Соответствие: EN 50470-1, EN 50470-3
