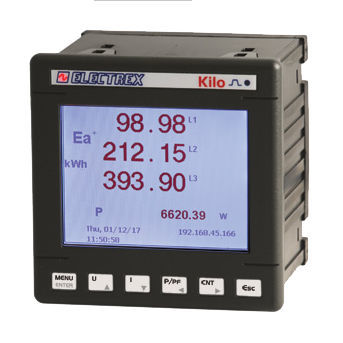

Анализатор для наблюдения PFNK9-FQAD9-121 KILO F NET WI-FI EDA 96 PQ WEB LOG

для электросетидля сетейпромышленный

Обзор продукта
Анализатор энергии и качества сети и Web Data Manager с Wi‑Fi связью через внешнюю антенну (код PFC3530 в комплекте). Анализ качества энергии в соответствии с EN 50160 и EN 61000-4-30. Класс точности 0.5S; измерение отдельных гармоник до 51-го порядка. Предназначен для использования исключительно с гибкими разъёмными трансформаторами тока серии FCTS (не включены). Сетевой мост между портами RJ45 и/или Wi‑Fi и портом RS485 для Modbus‑связи с приборами Electrex в подсети.

Включённые обновления и функции

• 2 × PFSU940-01 (Log 8)
• 1 × PFSU940-25 (Open Log)
• PFSU940-05 (Web)

Особенности и аппаратная часть
Постоянные астрономические часы/календарь с питанием от батареи и энергонезависимая память. Поддержка удалённого обновления прошивки. Графический ЖК‑дисплей. 2 цифровых входа и 2 цифровых выхода с отдельным общим проводом. 1 светодиод калибровки. ExpBus для внешних устройств (I/O и датчики окружающей среды). NFC в комплекте. Фронтальные размеры 96 × 96 мм. Питание 85 ÷ 265 Vac. Соответствует EN 50470-1 и EN 50470-3.

ПРИМЕЧАНИЕ
Устройства серии Kilo могут поставляться и в других конфигурациях аппаратного обеспечения. Для формирования кода с различными версиями обратитесь к таблице создания кода или к техническому описанию продукта.

Совместимые трансформаторы тока

• Гибкие разъёмные трансформаторы тока серии FCTS

Характеристики / технические спецификации

• Модель: KILO F NET (вариант код PFNK9-FQAD9-121)
• Функция: Анализатор энергии и качества сети & Web Data Manager
• Связь: Wi‑Fi (внешняя антенна PFC3530 включена), RJ45 и RS485 (Modbus)
• Нормы качества энергии: EN 50160 и EN 61000-4-30
• Точность: Класс 0.5S
• Гармоники: Отдельные гармоники до 51-го порядка
• Совместимость ТТ: Исключительно для использования с гибкими разъёмными ТТ серии FCTS (не включены)
• Сетевой мост: Мост между RJ45 и/или Wi‑Fi и RS485 для Modbus‑обмена с приборами Electrex
• Включённые обновления: 2 × PFSU940-01 (Log 8), 1 × PFSU940-25 (Open Log), PFSU940-05 (Web)
• Часы / Память: Батарейные астрономические часы/календарь; энергонезависимая память
• Прошивка: Поддержка удалённого обновления
• Дисплей: Графический ЖК
• Цифровые I/O: 2 цифровых входа, 2 цифровых выхода с отдельным общим
• Индикатор: 1 LED калибровки
• Шина расширения: ExpBus для внешних I/O и датчиков окружающей среды
• Прочее: NFC в комплекте
• Размеры: 96 × 96 мм
• Напряжение питания: 85 ÷ 265 Vac
• Соответствие: EN 50470-1 и EN 50470-3
