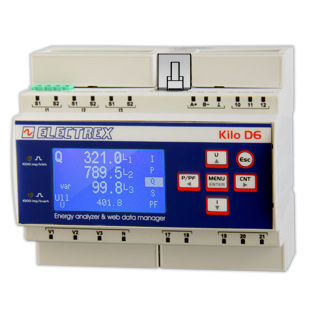

Анализатор для наблюдения PFNK6-1QAD9-121 KILO NET WI-FI EDA D6 PQ WEB LOG

для электросетикачества энергиимощности

Обзор
Анализатор качества электроэнергии и Wi‑Fi Web Data Manager для мониторинга и анализа качества энергии. Обеспечивает Wi‑Fi‑связь через внешнюю антенну (код PFC3530 в комплекте). Выполняет анализ качества питания в соответствии с EN 50160 и EN 61000-4-30. Работает в качестве сетевого моста между портами RJ45 и/или Wi‑Fi и портом RS485 для Modbus‑связи с приборами Electrex в подсети. Класс точности 0.5S, измерение отдельных гармоник до 51-го порядка. Постоянные батарейные астрономические часы/календарь и энергонезависимая память. Поддержка удаленного обновления прошивки. Графический ЖК‑дисплей. Корпус для DIN‑рейки, ширина 6 модулей. Питание 85 ÷ 265 Vac.

Включенные обновления

• 2 x PFSU940-01 Log 8
• 1 x PFSU940-25 Open Log
• PFSU940-05 Web

I/O и интерфейсы

• Wi‑Fi‑связь через внешнюю антенну (PFC3530 в комплекте)
• Ethernet‑порт RJ45
• Порт RS485 для Modbus‑связи (сетевой мост между RJ45/Wi‑Fi и RS485)
• ExpBus для внешних устройств (I/O, датчики окружающей среды)
• Оснащён NFC

Пользовательский интерфейс и индикаторы

• Графический ЖК‑дисплей
• 2 светодиода калибровки

Цифровые I/O

• 2 цифровых входа
• 2 цифровых выхода
• У цифровых входов и выходов отдельные общие клеммы

Совместимость
Трансформаторы тока, совместимые с этой версией серии Kilo, доступны в разделах аксессуаров:

• • Трансформаторы тока серии Split
  • Мини‑серия Split трансформаторов тока

Стандарты и соответствие

• Анализ качества питания: EN 50160 и EN 61000-4-30
• Соответствие учёту: EN 50470-1 и EN 50470-3

Примечания
Устройства серии Kilo могут поставляться в других аппаратных конфигурациях; варианты кода определяются таблицей формирования кода или техническим описанием продукта.

Характеристики / технические спецификации

• Семейство моделей: серия Kilo
• Обозначение: KILO NET WI-FI EDA D6
• Код продукта на странице: PFNK6-1QAD9-121
• Входящая антенна: внешняя антенна код PFC3530 (в комплекте)
• Класс точности: 0.5S
• Гармоники: отдельные гармоники до 51-го порядка
• Часы/Календарь: постоянные батарейные астрономические часы/календарь
• Память: энергонезависимая память
• Прошивка: поддерживается удаленное обновление
• Дисплей: графический ЖК
• Цифровые входы: 2
• Цифровые выходы: 2
• Общие для цифровых I/O: отдельные общие для входов и выходов
• Калибровка: 2 светодиода калибровки
• Расширение: ExpBus для внешних устройств и датчиков окружения
• Подключения: RJ45 Ethernet, Wi‑Fi, RS485 (Modbus)
• NFC: оборудован
• Монтаж: DIN‑рейка, 6 модулей
• Питание: 85 ÷ 265 Vac
• Стандарты: EN 50160, EN 61000-4-30, EN 50470-1, EN 50470-3
• Включенные обновления: 2 x PFSU940-01 (Log 8), 1 x PFSU940-25 (Open Log), PFSU940-05 (Web)
