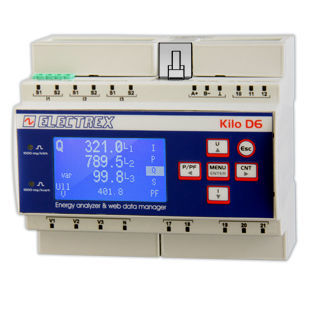

Анализатор для наблюдения PFNK6-FQAD9-121 KILO F NET WI-FI EDA D6 PQ WEB LOG

для электросетипромышленныйкачества энергии

Описание
Анализатор качества электроэнергии и энергопотребления и Wi‑Fi Web Data Manager PFNK6-FQAD9-121 (KILO F NET, вариант D6) с Wi‑Fi через внешнюю антенну код PFC3530 (входит в комплект). Выполняет анализ качества питания в соответствии с EN 50160 и EN 61000-4-30. Предназначен для использования с гибкими разъёмными трансформаторами тока серии FCTS (не входят в комплект). Выполняет роль сетевого мостa между портами RJ45 и/или Wi‑Fi и портом RS485 для Modbus‑связи с приборами Electrex в подсети.

Включённые обновления

• 2 × PFSU940-01 (Log 8)
• 1 × PFSU940-25 (Open Log)
• PFSU940-05 (Web)

Основные функции

• Класс точности: 0,5S
• Анализ гармоник: отдельные гармоники до 51-го порядка
• Постоянные астрономические часы/календарь на батарее и энергонезависимая память
• Поддержка обновления прошивки по удалённому доступу
• Графический ЖК‑дисплей
• 2 цифровых входа и 2 цифровых выхода с отдельным общим
• 2 светодиода калибровки
• ExpBus для внешних устройств (входы/выходы и датчики окружающей среды)
• Поддержка NFC
• Крепление на DIN‑рейку, ширина 6 модулей
• Питание: 85 ÷ 265 Vac
• Соответствие: EN 50470-1 и EN 50470-3

Примечание
Устройство работает как Web Data Manager с функциями логирования и веб‑управления данными. Для измерения тока необходимо использовать гибкие разъёмные трансформаторы тока серии FCTS (не входят в комплект). Wi‑Fi‑комплект включает внешнюю антенну код PFC3530. Возможны другие аппаратные конфигурации — для формирования кода с учётом разных версий см. технический паспорт или таблицу формирования кода.

Технические характеристики

• Код продукта: PFNK6-FQAD9-121
• Семейство продуктов: серия Kilo
• Вариант модели: D6 (KILO D6)
• Функция: Анализатор качества и энергопотребления & Web Data Manager
• Связь: RJ45 и Wi‑Fi (внешняя антенна код PFC3530 включена)
• Сетевой мост: между RJ45/Wi‑Fi и RS485 (Modbus)
• Включённые обновления: PFSU940-01 (x2), PFSU940-25 (x1), PFSU940-05
• Стандарты: EN 50160, EN 61000-4-30
• Точность: класс 0,5S
• Гармоники: до 51-го порядка
• Часы/память: астрономические часы на батарее и энергонезависимая память
• Дисплей: графический ЖК
• Цифровые I/O: 2 цифровых входа, 2 цифровых выхода с отдельным общим
• Индикаторы: 2 светодиода калибровки
• Расширение: ExpBus для внешних I/O и датчиков
• NFC: поддержка
• Крепление: DIN‑рейка, 6 модулей
• Питание: 85 ÷ 265 Vac
• Соответствие: EN 50470-1 и EN 50470-3
• Совместимые ТТ: серия FCTS гибкие разъёмные трансформаторы тока (не включены)
