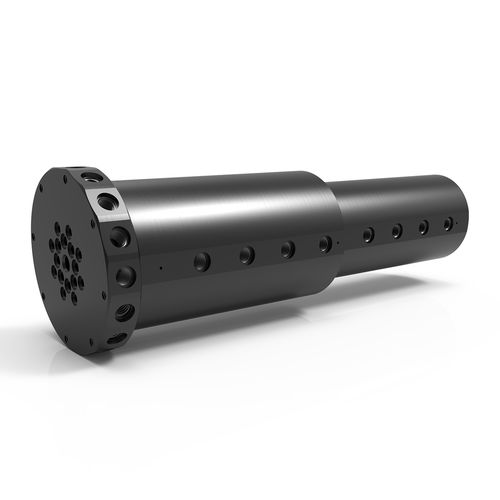

Поворотное соединение для воды SE 16

для масладля газадля воздуха

Описание
Ротационный соединитель SE Series с 16 каналами обеспечивает 16 независимых проходов для одновременной передачи нескольких гидравлических контуров через один вращающийся интерфейс. Устройства разработаны для высоконапорных условий и компактных установок. Стандартные модели имеют резьбовые боковые подключения на валу и корпусе; по заказу доступны осевые уплотнения вала с O‑кольцом для фронтального/планарного монтажа (указывать при заказе). Устройства SE можно напрямую интегрировать с электрическими скользящими контактами для комбинированной передачи жидкости и электроэнергии/сигналов/данных.

Ключевые особенности

• 16 независимых каналов потока
• Предназначены для высоконапорных применений (до 7 500 PSI / 515 BAR)
• Компактная конструкция для ограниченных монтажных мест
• Стандарт: радиальные резьбовые подключения на валу и корпусе
• Опция: осевые уплотнения с O‑кольцом для фронтального монтажа (указывать при заказе)
• Совместимы со стандартными электрическими скользящими кольцами для комбинированной передачи жидкости и электричества/данных

Типичные характеристики (сводка)
Макс. давление | 7 500 PSI [515 BAR]
Макс. скорость | 300 об/мин
Макс. вакуум | 30 HG
Температурный диапазон | 0° F до 220° F [-18° C до 105° C]
Типы соединений | SAE-ORB, BSPP (в семействе SE доступны другие типы соединений)
Подходящие среды* | Воздух/Газ, Охлаждающая жидкость, Масло/Гидравлика, Вода/Гликоль
Материал корпуса | Углеродистая сталь (Black Oxide)
Материал вала | Углеродистая сталь (Black Oxide)

Пример доступной конфигурации
Парт № | Соединение | Размер канала | Диаметр | Длина | Сквозное отверстие | Мин. крутящий момент*
SE-11161 | #4 SAE-ORB [G1/8-28 BSPP] | 0.187 in [4.75 mm] | 4.437 in [112.7 mm] | 13.700 in [347.98 mm] | 0.375 in [9.525 mm] | 166 in-lbs [18.76 Nm]

Варианты соединения вала

• Стандарт: радиальные соединения SAE-ORB или BSPP (радиальные порты; заглушены, если заказано осевое соединение)
• Опция: осевые соединения с лицевой уплотнительной поверхностью O‑ring (указывать при оформлении заказа)
• Доступны резьбовые монтажные отверстия

Опциональные варианты крепления интерфейса

• Крепление фланцем на валу
• Крепление фланцем на корпусе

Предупреждения / Примечания

• Вода/гликоль или охлаждающая жидкость должны содержать ингибиторы коррозии
• Масляные/гидравлические среды должны быть на нефтяной основе
• Срок службы зависит от скорости вращения и режима работы; требуемый крутящий момент может увеличиться в зависимости от среды или при работе всухую
• Для температур выше 220° F (105° C) требуются альтернативные материалы уплотнений; использование воды выше 212° F (100° C) также требует специальных уплотнений

Технические характеристики

• Серия / Модель: SE Series
• Количество каналов: 16 независимых проходов
• Максимальное давление: 7 500 PSI [515 BAR]
• Максимальная скорость: 300 об/мин
• Максимальный вакуум: 30 HG
• Температурный диапазон: 0° F до 220° F [-18° C до 105° C]
• Типичные типы соединений: SAE-ORB, BSPP (доступны и другие)
• Подходящие среды: Воздух/Газ, Охлаждающая жидкость, Масло/Гидравлика, Вода/Гликоль (см. предупреждения выше)
• Материал корпуса: Углеродистая сталь (Black Oxide)
• Материал вала: Углеродистая сталь (Black Oxide)
• Варианты соединения вала: радиальные и осевые (см. выше)
• Опциональные крепления: фланец на валу, фланец на корпусе
• Пример (SE-11161) размер канала: 0.187 in [4.75 mm], сквозное отверстие: 0.375 in [9.525 mm], мин. крутящий момент: 166 in-lbs [18.76 Nm], внешний диаметр: 4.437 in [112.7 mm], длина: 13.700 in [347.98 mm]
