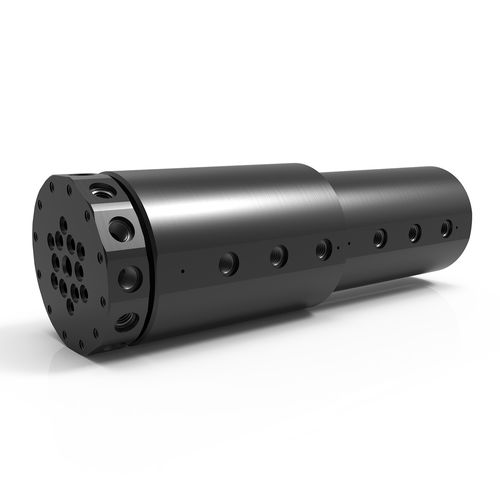

Поворотное соединение для воды SE 12

для масладля газадля воздуха

Обзор продукта
Поворотные соединения DSTI SE Series с 12 каналами обеспечивают 12 независимых полнопроходных каналов для компактных приложений с высокими требованиями к давлению. Модели оснащены стандартными радиальными резьбовыми соединениями на валу и корпусе; опционно доступны осевые уплотнения с O-ring для фасочного/плоского монтажа (указать при заказе). Серия SE разработана для прямой интеграции с электрическими скользящими контактами DSTI для комбинированной передачи жидкости и электричества/сигналов/данных.

Ключевые характеристики

• 12 независимых потоковых каналов
• Максимальное давление (типичная опция SE): 7,500 PSI [515 BAR]
• Максимальная скорость вращения (типичная опция SE): 300 RPM
• Стандартные соединения: SAE-ORB и BSPP (радиальные)
• Опционные осевые O-ring уплотнения для фасочного/плоского монтажа (указать при заказе)
• Материалы вала и корпуса: углеродистая сталь (черное оксидирование)
• Подходящие среды: воздух/газ, охлаждающая жидкость, масло/гидравлика (на нефтяной основе), вода/гликоль
• Температурный диапазон (стандартные уплотнения): 0° F до 220° F [-18° C до 105° C]
• Максимальный вакуум: 30 HG
• Опционные варианты монтажа: фланец на валу и фланец на корпусе
• Может комбинироваться с электрическими скользящими контактами для передачи жидкости и питания/сигнала/данных

Давление / Серии (сводка)

• 200 PSI [15 BAR] — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• 600 PSI [40 BAR] — SPS, LT, SE, GP, GPS, HVH, HPS
• 5,000 PSI [345 BAR] — SE, GP, GPS, HVH, HPS
• 7,500 PSI [515 BAR] — SE, GP, GPS, HPS
• 20,000 PSI [1,375 BAR] — HPS
• Другое — доступны индивидуальные решения

Скорость / Серии (сводка)

• 20 RPM — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• 50 RPM — SPS, LT, SE, GP, GPS, SCS, HPS
• 75 RPM — SPS, LT, SE, GP, GPS, SCS
• 300 RPM — SPS, LT, SE, GP, GPS, SCS
• 500 RPM — SPS, LT, GP, GPS, SCS
• Другое — доступны индивидуальные решения

Типы соединений / Серии (сводка)

• ASME-BPE — SCS
• BSPP — SE, GP
• BSPT — LT
• NPT — SPS, LT, GP, GPS
• SAE-ORB — SE, HVH
• Среднее давление — HPS
• Другое — доступны индивидуальные решения

Пример детали

• Модель: SE-11121 (SEM-11121)
• Соединение: #4 SAE-ORB [G1/8"-28 BSPP]
• Размер канала: 0.187" [4.75 mm]
• Наружный диаметр: 3.437" [87.3 mm]
• Общая длина: 10.000" [254.001 mm]
• Сквозной диаметр: 0.375" [9.525 mm]
• Минимальный крутящий момент для вращения (нулевое давление, масло/гидравлика): 133 in-lbs [15.03 Nm]
• Доступные загрузки: PDF-каталог; PDF-чертеж; DWG (2D); STEP (3D); PDF по установке и монтажу

Применение и заметки по средам

• Подходит для воздуха/газа, охлаждающей жидкости, масла/гидравлики (на нефтяной основе) и воды/гликоля.
• Вода/гликоль или охладитель должны содержать ингибиторы ржавления; масла/гидравлические жидкости должны быть на нефтяной основе.
• Срок службы зависит от скорости вращения и режима эксплуатации; для приложений с высокой непрерывной скоростью или при высокой температуре могут потребоваться альтернативные материалы уплотнений.

Технические характеристики

• Серия: SE Series
• Количество каналов: 12 независимых каналов
• Максимальное давление (типичная опция SE): 7,500 PSI [515 BAR]
• Максимальная скорость (типичная опция SE): 300 RPM
• Максимальный вакуум: 30 HG
• Температурный диапазон (стандартные уплотнения): 0° F до 220° F [-18° C до 105° C]
• Типы соединений: SAE-ORB (радиальный), BSPP; опционные осевые O-ring фасочные уплотнения доступны
• Варианты соединения вала: радиальный SAE-ORB или BSPP (стандарт); опционная осевая O-ring фасочная уплотнение; резьбовые монтажные отверстия
• Материал корпуса: углеродистая сталь (черное оксидирование)
• Материал вала: углеродистая сталь (черное оксидирование)
• Типичные среды: воздух/газ; охлаждающая жидкость; масло/гидравлика; вода/гликоль
• Пример минимального крутящего момента (SE-11121): 133 in-lbs [15.03 Nm] (нулевое давление, масло/гидравлика)
• Интерфейсы крепления: фланец на валу; фланец на корпусе; фасочный/плоский монтаж (указать при заказе)
