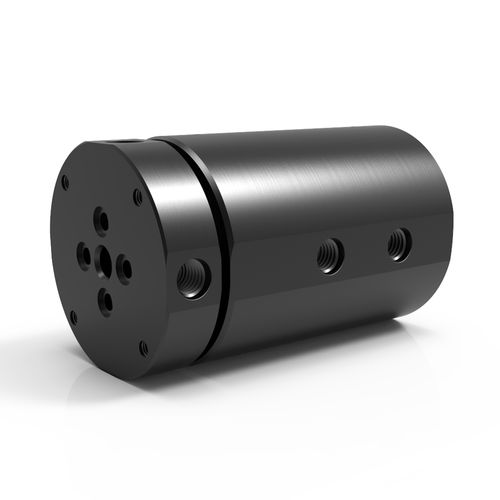

Поворотное соединение для воды SE 4

для масладля газадля воздуха

Обзор
Роторные соединители DSTI SE Series с четырьмя каналами обеспечивают четыре независимых проточных канала в компактном исполнении, предназначенном для применений с высокими требованиями по давлению и ограниченным пространством. Стандартно — радиальные резьбовые подключения на валу и корпусе (SAE-ORB/BSPP); опционно доступны осевые фланцевые уплотнения с O‑кольцом для лицевой/вровень установки (указать при заказе). Серия разработана для механической интеграции с электрическими скользящими кольцами для комбинированной передачи жидкости и электричества/данных.

Конструкция / ключевые особенности

• Четыре независимых проточных канала (конструкция 4 прохода)
• Компактный форм‑фактор для высоконапорных и пространственно ограниченных применений
• Стандартные радиальные резьбовые подключения на валу и корпусе; опционально — осевые фланцевые уплотнения с O‑кольцом
• Механическая интеграция с обычными электрическими скользящими кольцами для совместной передачи жидкости и электрических сигналов/энергии

Пример конфигурации (образец одной модели)
Артикул: SE-1141 [SEM-1141]
Подключение: #4 SAE-ORB (также показано с обозначением G1/8"-28 BSPP)
Размер канала: 0.187" [4.75 mm]
Диаметр (корпус): 2.937" [74.6 mm]
Длина: 4.828" [122.63 mm]
Сквозное отверстие: 0.375" [9.525 mm]
Минимальный крутящий момент для вращения (ноль давления, масло/гидравлика): 38 in-lbs [4.29 Nm]
Доступные загрузки: каталог PDF, чертеж PDF, DWG (2D), STEP (3D), документ по установке и монтажу

Характеристики / критерии выбора
Максимальное давление (выбранные серии)
200 PSI [15 BAR] — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
600 PSI [40 BAR] — SPS, LT, SE, GP, GPS, HVH, HPS
5,000 PSI [345 BAR] — SE, GP, GPS, HVH, HPS
7,500 PSI [515 BAR] — SE, GP, GPS, HPS
20,000 PSI [1,375 BAR] — HPS
Прочее — доступны индивидуальные варианты

Максимальная скорость (выбранные серии)
20 RPM — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
50 RPM — SPS, LT, SE, GP, GPS, SCS, HPS
75 RPM — SPS, LT, SE, GP, GPS, SCS
300 RPM — SPS, LT, SE, GP, GPS, SCS
500 RPM — SPS, LT, GP, GPS, SCS
Прочее — доступны индивидуальные варианты

Типы подключений (выбранные серии)
ASME-BPE — SCS
BSPP — SE, GP
BSPT — LT
NPT — SPS, LT, GP, GPS
SAE-ORB — SE, HVH
Medium Pressure — HPS
Прочее — доступны индивидуальные варианты

Подходящие среды (выбранные серии)
Воздух/Газ — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
Химические — GPS, SCS, HPS
Охлаждающая жидкость — SE, GP, GPS, SCS, HPS
DI / Водопроводная вода — GPS, SCS, HPS
Пищевые — SCS
Масло / Гидравлика — SE, GP, GPS, SCS, HVH, HPS
Пар — индивидуальные конструкции
Вода / Гликоль — SE, GP, GPS, SCS, HPS

Примечания / меры предосторожности
Для воды/гликоля или охлаждающей жидкости использовать среды с ингибиторами коррозии. Масляные/гидравлические среды должны быть на нефтяной основе. Срок службы зависит от сочетания скорости вращения и рабочего цикла; непрерывная работа вблизи максимальной скорости может сократить срок службы. Применения при температурах выше 220°F (105°C) или для водных сред выше 212°F (100°C) требуют альтернативных материалов уплотнений и специальных подборов материалов/уплотнений.

Технические характеристики

• Серия: SE Series (варианты 4 прохода)
• Максимальное давление (типичное значение для SE 4 прохода): 7,500 PSI [515 BAR]
• Максимальная скорость (типичный вариант высокой скорости): 300 RPM
• Максимальный вакуум: 30 in Hg
• Диапазон температур: 0°F до 220°F [-18°C до 105°C]; для более высоких температур требуется альтернативный материал уплотнений
• Типы подключений: SAE-ORB (радиальный), BSPP; радиальные резьбовые порты стандартны; осевой O‑ring лицевой сальник опционален (указать при заказе)
• Материал корпуса: углеродистая сталь (покрытие черный оксид)
• Материал вала: углеродистая сталь (покрытие черный оксид)
• Варианты подключения вала: радиальные и осевые подключения; стандартно радиальные SAE-ORB/BSPP (закупорены при выборе осевого варианта); опциональный осевой O‑ring лицевой сальник; резьбовые крепёжные отверстия; опциональные фланец вала и фланец корпуса
• Подходящие среды: Воздух/Газ, Охлаждающая жидкость, Масло/Гидравлика, Вода/Гликоль; по сериям доступны опции для химикатов, DI/водопроводной воды, пищевых сред, пара и других индивидуальных сред
• Интеграция: разработано для интеграции с электрическими скользящими кольцами для комбинированной передачи жидкости и электричества/данных
• Типичное минимальное крутящee момент для вращения (пример SE-1141, нулевое давление, масло/гидравлика): 38 in-lbs [4.29 Nm]
• Доступная документация: каталог SE Series (PDF), установка и монтаж (PDF), чертежи модели (PDF/DWG/STEP)
