Поворотное соединение для воды SE 6

для масладля воздуха6 проходов

Описание

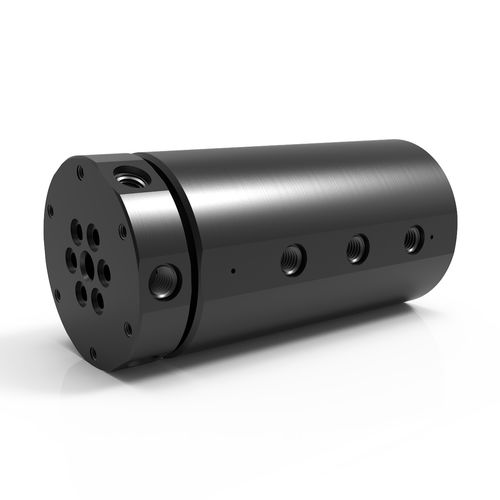

Ротационные вводы серии SE (6 каналов) от DSTI обеспечивают шесть независимых каналов в компактной конструкции, пригодной для условий высокого давления и ограниченного пространства. Модели SE имеют стандартные боковые резьбовые соединения на валу и корпусе; опционально возможны осевые гермовставки с O‑кольцом для заподлицо/фейсного монтажа (указать при заказе). Серия спроектирована для прямой интеграции со скользящими кольцами DSTI для комбинированной передачи жидкостей и электричества/данных.

Ключевые особенности

• Шесть независимых каналов для маршрутизации нескольких сред.
• Компактная конструкция для ограниченных монтажных пространств.
• Стандартные боковые (радиальные) резьбовые соединения; опциональные осевые O‑кольца для фейсного уплотнения.
• Разработаны для прямой интеграции со скользящими кольцами для комбинированной передачи жидкости и электричества/данных.

Максимальное давление — варианты

• 200 PSI [15 BAR] — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• 600 PSI [40 BAR] — SPS, LT, SE, GP, GPS, HVH, HPS
• 5 000 PSI [345 BAR] — SE, GP, GPS, HVH, HPS
• 7 500 PSI [515 BAR] — SE, GP, GPS, HPS
• 20 000 PSI [1 375 BAR] — HPS
• Другие — доступны индивидуальные решения

Максимальная скорость — варианты

• 20 RPM — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• 50 RPM — SPS, LT, SE, GP, GPS, SCS, HPS
• 75 RPM — SPS, LT, SE, GP, GPS, SCS
• 300 RPM — SPS, LT, SE, GP, GPS, SCS
• 500 RPM — SPS, LT, GP, GPS, SCS
• Другие — доступны индивидуальные решения

Типы соединений — варианты

• ASME‑BPE — SCS
• BSPP — SE, GP
• BSPT — LT
• NPT — SPS, LT, GP, GPS
• SAE‑ORB — SE, HVH
• Среднее давление — HPS
• Другие — доступны индивидуальные решения

Подходящие среды — варианты

• Воздух/газ — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• Химикаты — GPS, SCS, HPS
• Охлаждающая жидкость — SE, GP, GPS, SCS, HPS
• DI/водопроводная вода — GPS, SCS, HPS
• Пищевой класс — SCS
• Масло/гидравлика — SE, GP, GPS, SCS, HVH, HPS
• Пар — индивидуальные решения
• Вода/гликоль — SE, GP, GPS, SCS, HPS

Примечания / рекомендации по средам и уплотнениям

• Среды вода/гликоль или охлаждающая жидкость должны содержать ингибиторы коррозии.
• Масляные/гидравлические среды должны быть на нефтяной основе для стандартных уплотнений; при повышенных температурах или агрессивных средах требуются альтернативные материалы уплотнений.

Пример конфигурации (данные модели)

• Пример детали: SE-1161 [SEM-1161]
• Соединение: #4 SAE‑ORB (также доступен эквивалент G1/8"‑28 BSPP)
• Размер канала: 0.187" [4.75 mm]
• Диаметр: 2.937" [74.6 mm]
• Длина: 6.094" [154.79 mm]
• Сквозное отверстие: 0.375" [9.525 mm]
• Мин. момент (нулевое давление, масло/гидравлика): 54 in‑lbs [6.1 Nm]
• Доступные загрузки: каталог PDF, чертёж PDF, DWG (2D), STEP (3D), документация по установке и монтажу

Крепление & интерфейс

• Стандарт: радиальные (боковые) резьбовые соединения SAE‑ORB или BSPP на валу; боковые порты стандартны, если не выбрана осевая опция.
• Опция: осевое O‑кольцо для фейсного уплотнения (указать при заказе).
• Опциональные интерфейсы: предложены фланцевое крепление вала и фланцевое крепление корпуса.
• Варианты соединения вала: радиальные и осевые соединения; доступны резьбовые монтажные отверстия.

Интеграция & настройка

• Разработаны для прямой интеграции со скользящими кольцами для комбинированной передачи жидкости и электричества/данных.
• Доступны индивидуальные модификации и монтажные интерфейсы для соответствия требованиям проекта.

характеристики / технические спецификации

• Серия: SE Series (6‑канальная)
• Количество каналов: 6 независимых каналов
• Максимальное давление: до 7.500 PSI [515 BAR] (возможности серии; доступны другие серии и индивидуальные опции)
• Максимальная скорость: до 300 RPM (возможности серии; доступны другие скорости)
• Максимальный вакуум: 30 HG
• Диапазон температур: 0 °F до 220 °F [-18 °C до 105 °C] (для более высоких температур требуются альтернативные материалы уплотнений)
• Материал корпуса: углеродистая сталь (Black Oxide)
• Материал вала: углеродистая сталь (Black Oxide)
• Типы соединений: SAE‑ORB и BSPP стандартны для серии SE; другие типы резьбы доступны между сериями
• Подходящие среды: Воздух/газ, охлаждающая жидкость, масло/гидравлика, вода/гликоль (см. рекомендации по средам выше)
• Опциональное крепление: фланец вала, фланец корпуса, фейсное/заподлицо крепление (указать при заказе)
• Документация: каталог SE Series PDF; Installation & Mounting PDF; чертежи моделей и 2D/3D файлы (DWG/STEP)
