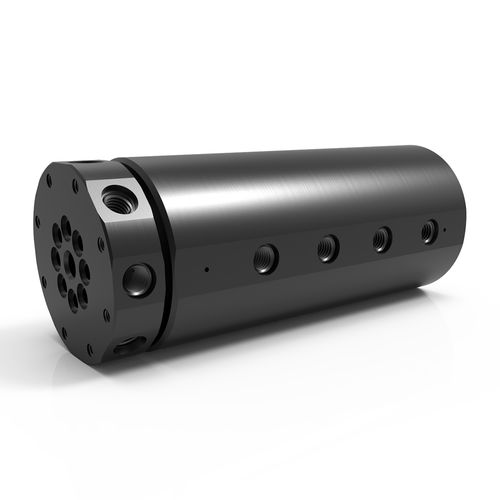

Поворотное соединение для воды SE 8

для масладля воздуха8 проходов

Обзор
Роторные соединения SE Series с 8 каналами обеспечивают восемь независимых проточных каналов в компактном корпусе, предназначены для использования в ограниченном пространстве и при высоких давлениях. Стандартно поставляются радиальные резьбовые соединения на валу и корпусе (возможно исполнение SAE-ORB или BSPP). По запросу доступны осевые сальниковые уплотнения с O‑кольцом для торцевого/вровень монтажа (указать при заказе). SE Series разработаны для прямой интеграции с электрическими скользящими контактами для комбинированной передачи жидкости и электричества.

Макс. давление по сериям (таблица)
Max. Pressure | Series
200 PSI [15 BAR] | SPS, LT, SE, GP, GPS, SCS, HVH, HPS
600 PSI [40 BAR] | SPS, LT, SE, GP, GPS, HVH, HPS
5,000 PSI [345 BAR] | SE, GP, GPS, HVH, HPS
7,500 PSI [515 BAR] | SE, GP, GPS, HPS
20,000 PSI [1,375 BAR] | HPS
Other | Custom solutions

Макс. скорость по сериям (таблица)
Max. Speed | Series
20 RPM | SPS, LT, SE, GP, GPS, SCS, HVH, HPS
50 RPM | SPS, LT, SE, GP, GPS, SCS, HPS
75 RPM | SPS, LT, SE, GP, GPS, SCS
300 RPM | SPS, LT, SE, GP, GPS, SCS
500 RPM | SPS, LT, GP, GPS, SCS
Other | Custom solutions

Типы соединений (таблица)
Connection Type | Series
ASME-BPE | SCS
BSPP | SE, GP
BSPT | LT
NPT | SPS, LT, GP, GPS
SAE-ORB | SE, HVH
Medium Pressure | HPS
Other | Custom solutions

Подходящие среды (таблица)
Suitable Media | Series
Air/Gas | SPS, LT, SE, GP, GPS, SCS, HVH, HPS
Chemical | GPS, SCS, HPS
Coolant | SE, GP, GPS, SCS, HPS
DI/Tap Water | GPS, SCS, HPS
Food-Grade | SCS
Oil/Hydraulic | SE, GP, GPS, SCS, HVH, HPS
Steam | Custom solutions
Water/Glycol | SE, GP, GPS, SCS, HPS

Особенности и опции

• Восемь независимых каналов в компактном исполнении, подходит для высоконапорных приложений.
• Стандарт: радиальные резьбовые соединения на валу и корпусе (доступны SAE-ORB или BSPP).
• Опция: осевые соединения вала с лицевым уплотнением O‑ring (указать при заказе).
• Опциональные интерфейсные крепления: фланец вала и фланец корпуса.
• Разработаны для прямой интеграции с электрическими скользящими контактами для комбинированной передачи жидкости и электричества.
• Материалы корпуса и вала: углеродистая сталь с покрытием Black Oxide (стандартное покрытие).
• Типичное максимальное значение для SE Series: 7,500 PSI [515 BAR] и до 300 RPM (в зависимости от конфигурации и среды).
• Применения: воздух/газ, охлаждающая жидкость, масло/гидравлика и вода/гликоль (для воды/гликоля или охлаждающей жидкости требуются ингибиторы коррозии; масла/гидравлические среды на нефтяной основе).

Пример конфигурации
Деталь: SE-1181 [SEM-1181] — Соединение: #4 SAE-ORB [G1/8"-28 BSPP] | Размер канала: 0.187" [4.75 mm] | Диаметр: 2.937" [74.6 mm] | Длина: 7.360" [186.944 mm] | Сквозное отверстие: 0.375" [9.525 mm] | Мин. крутящий момент*: 70 in-lbs [7.91 Nm]

Примечания
Минимальный крутящий момент для вращения указан при нулевом давлении и использовании масла/гидравлической среды (или воздух/газ для серии SPS). Требуемый момент может увеличиваться при использовании других сред или при сухом трении. Рабочий ресурс зависит от скорости вращения и рабочего цикла; для температуры за пределами стандартного диапазона может потребоваться подбор материала уплотнений.

Технические характеристики

• Максимальное давление: 7,500 PSI [515 BAR] (типично для SE Series)
• Максимальная скорость: 300 RPM
• Максимальный вакуум: 30 HG
• Температурный диапазон: 0° F до 220° F [-18° C до 105° C]
• Подходящие среды: воздух/газ, охлаждающая жидкость, масло/гидравлика, вода/гликоль
• Типы соединений: SAE-ORB, BSPP (радиальные); опционально осевое лицевое уплотнение O‑ring
• Материал корпуса: углеродистая сталь (Black Oxide)
• Материал вала: углеродистая сталь (Black Oxide)
• Опциональные интерфейсные крепления: фланец вала, фланец корпуса
• Опции соединения вала: стандартные радиальные SAE-ORB или BSPP (заглушены при выборе осевого варианта); опционально осевое лицевое уплотнение O‑ring; доступны резьбовые монтажные отверстия
• Пример размеров и крутящего момента (SE-1181): Канал 0.187" [4.75 mm]; Диаметр 2.937" [74.6 mm]; Длина 7.360" [186.944 mm]; Сквозное отверстие 0.375" [9.525 mm]; Мин. крутящий момент 70 in-lbs [7.91 Nm]
