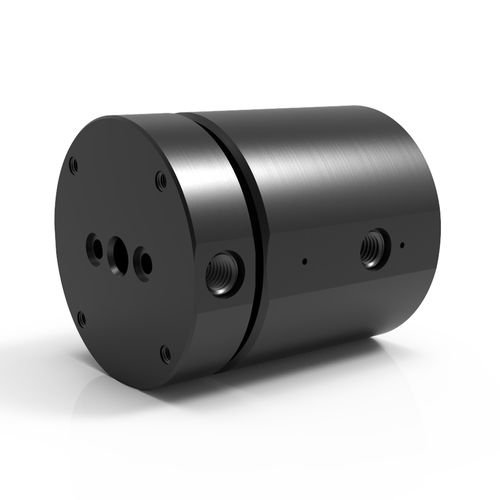

Поворотное соединение для воды SE 2

для масладля химических продуктовдля газа

Обзор
2-проходные ротационные соединители SE Series предоставляют два независимых канала передачи среды в компактном вращающемся интерфейсе, предназначенные для применений с высоким давлением и ограниченным пространством. Стандартные модели имеют боковые резьбовые подключения на валу и корпусе; опционные уплотнения O-ring на валу позволяют выполнять лицевую/приподнятую установку при заказе. Модели SE разработаны для интеграции с электрическими скользящими контактами (slip rings) для объединённой передачи жидкости и электричества/сигналов/данных.

Ключевые особенности

• Два независимых канала потока (2-проходные)
• Опции высокого максимального давления для серии SE (до 7 500 PSI [515 BAR])
• Максимальная скорость до 300 об/мин для серии SE
• Стандартные боковые резьбовые соединения; опционно — осевое уплотнение O-ring для лицевой/заподлицо установки
• Интеграция с электрическими скользящими контактами для комбинированной передачи жидкости и электроэнергии/сигнала
• Корпус и вал: углеродистая сталь (чёрное оксидирование) стандартно; другие материалы по запросу

Технические характеристики

• Серия / Модель: SE Series
• Макс. давление: до 7 500 PSI [515 BAR] (в зависимости от серии)
• Макс. скорость: до 300 об/мин (в зависимости от серии)
• Макс. вакуум: 30 HG
• Температурный диапазон: 0°F до 220°F [-18°C до 105°C]; для более высоких температур требуются альтернативные материалы уплотнений
• Типы соединений: SAE-ORB, BSPP (и другие сериес-специфические варианты: NPT, BSPT, ASME-BPE)
• Варианты подключения вала: радиальный SAE-ORB или BSPP стандартно; опциональное осевое O-ring уплотнение; резьбовые монтажные отверстия; опциональный монтаж с фланцем вала или фланцем корпуса
• Подходящие среды: воздух/газ, охлаждающая жидкость, масло/гидравлика (на нефтяной основе), вода/гликоль, химические вещества (в зависимости от серии), DI/водопроводная вода, пищевая (серия SCS), пар (на заказ)

Ограничения эксплуатации и примечания
Среда вода/гликоль или охлаждающая жидкость должна содержать ингибиторы коррозии. Масляные/гидравлические среды должны быть на нефтяной основе. Срок службы и минимальный крутящий момент зависят от скорости вращения, среды и рабочего цикла. Для применений при температурах выше 220°F (105°C) требуются альтернативные материалы уплотнений. Использование воды при температурах выше 212°F (100°C) допускается только с соответствующими материалами уплотнений.

Пример конфигурации

• Деталь: SE-1121 [SEM-1121]
• Соединение: #4 SAE-ORB [G1/8"-28 BSPP]
• Размер прохода: 0.187" [4.75 mm]
• Диаметр: 2.937" [74.6 mm]
• Длина: 3.562" [90.475 mm]
• Сквозное отверстие: 0.375" [9.525 mm]
• Минимальный крутящий момент для вращения (нулевое давление, масло/гидравлика): 23 in-lbs [2.6 Nm]
