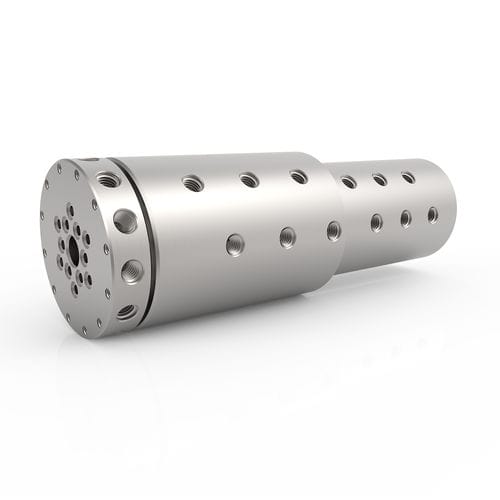

Поворотное соединение для воды GPS 12

для масладля вакуумадля химических продуктов

Обзор продукта
Серия GPS 12‑проходных ротационных соединителей прокладывает двенадцать независимых потоковых каналов для одновременной передачи различных сред. Разработаны для высоконапорных промышленных применений: доступны версии из нержавеющей стали для коррозионных или водных сред и из углеродистой стали для некоррозионных жидкостей. Стандартные резьбовые соединения на валу и корпусе — NPT; при заказе по спецификации могут быть поставлены осевые фланцевые уплотнения с O‑кольцом.

Ключевые особенности

• Двенадцать независимых каналов для передачи нескольких сред
• Современная конструкция уплотнений, поддерживающая вакуум и двунаправленное давление
• Стандартно корпуса и валы из нержавеющей стали; доступны варианты из углеродистой стали
• Стандартные NPT‑резьбовые соединения со стороны вала и корпуса; осевые фланцевые уплотнения с O‑кольцом — опция
• Совместимость с интеграцией электрических скользящих колец для комбинированной передачи жидкости и электричества/данных

Вводные таблицы спецификаций (сводка)
Макс. давление — Серия
200 PSI [15 BAR] — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
600 PSI [40 BAR] — SPS, LT, SE, GP, GPS, HVH, HPS
5,000 PSI [345 BAR] — SE, GP, GPS, HVH, HPS
7,500 PSI [515 BAR] — SE, GP, GPS, HPS
20,000 PSI [1,375 BAR] — HPS
Другое — Индивидуально

Макс. скорость — Серия
20 RPM — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
50 RPM — SPS, LT, SE, GP, GPS, SCS, HPS
75 RPM — SPS, LT, SE, GP, GPS, SCS
300 RPM — SPS, LT, SE, GP, GPS, SCS
500 RPM — SPS, LT, GP, GPS, SCS
Другое — Индивидуально

Тип соединения — Серия
ASME-BPE — SCS
BSPP — SE, GP
BSPT — LT
NPT — SPS, LT, GP, GPS
SAE-ORB — SE, HVH
Среднее давление — HPS
Другое — Индивидуально

Подходящие среды (сводка)
Воздух/газ, Химикаты, Охлаждающая жидкость, DI/водопроводная вода, Масло/гидравлика, Вода/гликоль (пищевые и паровые применения возможны через специфические серии или индивидуальные решения; некоторые сочетания сред/температур требуют альтернативных уплотнений)

Описание продукта
12‑проходные блоки серии GPS используют усовершенствованные конструкции уплотнений для поддержки вакуума и двунаправленного давления, одновременно прокладывая до двенадцати отдельных путей для жидкости. Модели из нержавеющей стали подходят для гидравлических, пневматических, охлаждающих, водных и коррозионных сред. Варианты из углеродистой стали применимы там, где не требуется стойкость к коррозии. Блоки можно комбинировать с электрическими скользящими кольцами для интегрированной передачи жидкостей и электричества/данных в одном узле.

Конфигурации / Примеры артикулов
Распространённые конфигурируемые модели (примеры):

• GPS-201-12 (GPSM-201-12): соединение 1/4"-18 NPT; размер прохода 0.250" [6.35 mm]; диаметр 4.437" [112.7 mm]; длина 13.380" [339.85 mm]; сквозное отверстие 0.750" [19.05 mm]; мин. крутящий момент (нулевое давление, масло/гидравлика): 19.2 ft-lbs [26.03 Nm]
• GPS-301-12 (GPSM-301-12): соединение 3/8"-18 NPT; размер прохода 0.375" [9.525 mm]; диаметр 4.937" [125.4 mm]; длина 15.370" [390.40 mm]; сквозное отверстие 0.750" [19.05 mm]; мин. крутящий момент (нулевое давление, масло/гидравлика): 26.2 ft-lbs [35.52 Nm]

Варианты крепления и соединения вала

• Стандарт: радиальные NPT‑соединения на валу (закрыты, если заказана осевая связь)
• Опция: осевые фланцевые соединения с O‑кольцом (необходимо указать при заказе)
• На некоторых конфигурациях доступны монтажные отверстия с резьбовой интерфейсной поверхностью

Доступные опции и интеграция

• Осевая фланцевая уплотнительная манжета с O‑кольцом — опция, указывать при заказе
• Интеграция электрических скользящих колец для комбинированной передачи жидкости и электричества/данных
• Доступны индивидуальные модификации под требования конкретных применений

Данные по производительности и графики
Производитель предоставляет диаграммы Давление vs. Крутящий момент и Давление vs. Скорость для серии GPS, чтобы определить эксплуатационные пределы и помочь при выборе/подборе размеров.

Примечания
Применение химикатов или водных сред при повышенных температурах может требовать альтернативных материалов уплотнений; температурные пределы и выбор уплотнений влияют на производительность и срок службы. Эксплуатационный ресурс зависит от скорости вращения и режима работы. Некоторые сочетания сред/температур (например, кипящая вода, определённые химикаты) требуют альтернативных уплотнений или индивидуальных решений.

Технические характеристики

• Серия: GPS Series (12‑проходная)
• Макс. давление: 7,500 PSI [515 BAR] (возможности серии; другие варианты давления доступны по сериям)
• Макс. скорость: 500 RPM (возможности серии; другие варианты скорости доступны по сериям)
• Макс. вакуум: 30 HG
• Температурный диапазон: 0° F до 220° F [-18° C до 105° C] (высокие температуры требуют альтернативных уплотнений)
• Материал корпуса: нержавеющая сталь (доступны варианты из углеродистой стали)
• Материал вала: нержавеющая сталь (указана обработка TDC на вале)
• Тип соединения (стандарт): NPT (осевое фланцевое уплотнение с O‑кольцом опционально)
• Количество проходов: 12 независимых каналов
• Типичные среды: воздух/газ, химикаты, охлаждающая жидкость, DI/водопроводная вода, масло/гидравлика, вода/гликоль
• Примеры артикулов / Примерные размеры: GPS-201-12, GPS-301-12 (см. блок конфигураций для ключевых размеров и значений минимального крутящего момента)
• Крепление: поддерживаются радиальные и осевые подключения; на некоторых конфигурациях предусмотрены резьбовые монтажные отверстия
