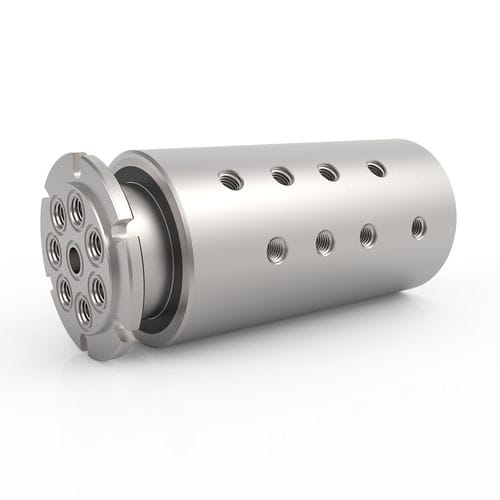

Поворотное соединение для воды GPS 8

для масладля химических продуктовдля газа

Описание
Ротационные поворотные соединения серии GPS с 8 проходами обеспечивают восемь независимых каналов потока с специализированной технологией уплотнения для вакуума и двунаправленных давлений. Они позволяют одновременно передавать разные среды. Выпускаются корпуса из нержавеющей стали для коррозионных или водных сред и версии из углеродистой стали для применений без передачи воды или агрессивных сред. Стандартные модели GPS имеют резьбовые соединения NPT и конструкцию вала, позволяющую монтаж через резьбовые проходы или с использованием канавки под фасонную уплотнительную манжету с O-образным кольцом для заподлицо установки. Серия разработана для интеграции с совместимыми контактными кольцами (slip rings) для объединения передачи жидкостей и электрической энергии, сигналов или данных.

Конфигурации (выбор)

• GPS-180 (GPSM-180) — Соединение: 1/8"-27 NPT; Размер прохода: 0.156" [3.962 mm]; Диаметр: 3.437" [87.3 mm]; Длина: 7.488" [190.196 mm]; Сквозное отверстие: Нет; Мин. крутящий момент: 10.4 ft-lbs [14.1 Nm]
• GPS-280 (GPSM-280) — Соединение: 1/4"-18 NPT; Размер прохода: 0.250" [6.35 mm]; Диаметр: 4.250" [107.95 mm]; Длина: 9.609" [244.069 mm]; Сквозное отверстие: Нет; Мин. крутящий момент: 15.4 ft-lbs [20.88 Nm]
• GPS-380 (GPSM-380) — Соединение: 3/8"-18 NPT; Размер прохода: 0.375" [9.525 mm]; Диаметр: 4.937" [125.4 mm]; Длина: 10.000" [254.001 mm]; Сквозное отверстие: Нет; Мин. крутящий момент: 26.4 ft-lbs [35.79 Nm]
• GPS-480 (GPSM-480) — Соединение: 1/2"-14 NPT; Размер прохода: 0.500" [12.7 mm]; Диаметр: 5.625" [142.875 mm]; Длина: 10.000" [254.001 mm]; Сквозное отверстие: Нет; Мин. крутящий момент: 32.5 ft-lbs [44.06 Nm]

Макс. давление — Серии

• 200 PSI [15 BAR] — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• 600 PSI [40 BAR] — SPS, LT, SE, GP, GPS, HVH, HPS
• 5 000 PSI [345 BAR] — SE, GP, GPS, HVH, HPS
• 7 500 PSI [515 BAR] — SE, GP, GPS, HPS
• 20 000 PSI [1 375 BAR] — HPS
• Прочее — Индивидуально

Макс. скорость — Серии

• 20 RPM — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• 50 RPM — SPS, LT, SE, GP, GPS, SCS, HPS
• 75 RPM — SPS, LT, SE, GP, GPS, SCS
• 300 RPM — SPS, LT, SE, GP, GPS, SCS
• 500 RPM — SPS, LT, GP, GPS, SCS
• Прочее — Индивидуально

Типы соединений — Серии

• ASME-BPE — SCS
• BSPP — SE, GP
• BSPT — LT
• NPT — SPS, LT, GP, GPS
• SAE-ORB — SE, HVH
• Среднее давление — HPS
• Прочее — Индивидуально

Подходящие среды (выбор)

• Воздух / Газ
• Химические вещества
• Охлаждающая жидкость
• DI / Водопроводная вода
• Масло / Гидравлическая
• Вода / Гликоль

Примечания
Некоторые применения с химическими или водными средами могут требовать альтернативных уплотнительных материалов. Приложения с температурой выше 220 °F (105 °C) требуют альтернативных уплотнений. Срок службы зависит от скорости вращения и режима работы; непрерывная работа на высоких скоростях и повышенные температуры могут потребовать специальных уплотнений или дополнительных мер.

Технические характеристики

• Серия / Модель: GPS Series
• Проходы: 8 независимых потоковых каналов (возможна одновременная передача разных сред)
• Максимальное давление (типичное для GPS): 7 500 PSI [515 BAR]
• Макс. скорость (типичное для GPS): 500 RPM
• Тип соединения (стандарт GPS): Резьбовые соединения NPT
• Материалы: Корпус — нержавеющая сталь; Вал — нержавеющая сталь (TDC). Доступны модели из углеродистой стали для неагрессивных сред
• Макс. вакуум: 30 in Hg
• Температурный диапазон: 0° F до 220° F [-18° C до 105° C]
• Подходящие среды: Воздух/Газ, Химические, Охлаждающая жидкость, DI/Водопроводная вода, Масло/Гидравлика, Вода/Гликоль
• Уплотнение: Специализированная технология уплотнения для вакуума и двунаправленных давлений; некоторые комбинации сред/температур требуют альтернативных уплотнительных материалов
• Варианты монтажа: Монтаж через резьбовые проходы или канавка под O-образное кольцо для заподлицо установки
• Интеграция: Предназначено для интеграции с контактными кольцами для комбинированной передачи жидкости и электричества
• Примеры типовых деталей: GPS-180, GPS-280, GPS-380, GPS-480
