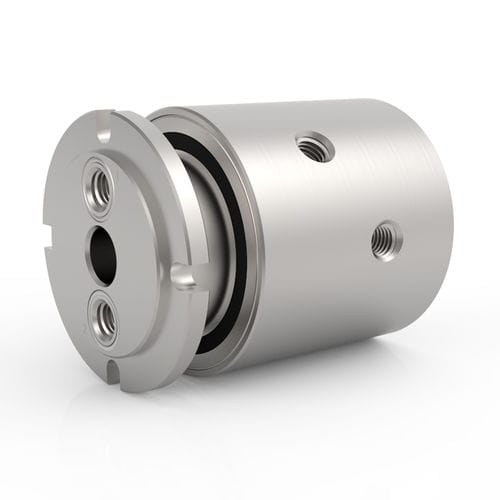

Поворотное соединение для воды GPS 2

для масладля химических продуктовдля пара

Описание
Двухканальные роторные соединители GPS Series имеют два независимых канала для одновременной передачи разных сред. Применена специализированная технология уплотнений для вакуума и двунаправленного давления. Корпуса из нержавеющей стали подходят для коррозионных сред; доступны варианты из углеродистой стали для некоррозионных сред. Стандартные модели GPS 2-канальные оснащены резьбовыми NPT- соединениями и конфигурацией вала, позволяющей монтаж через резьбовые проходы или через гнезда с торцевым уплотнением O-ring для заподлицо установки.

Max. Pressure — Series (excerpt)
200 PSI [15 BAR] | SPS, LT, SE, GP, GPS, SCS, HVH, HPS
600 PSI [40 BAR] | SPS, LT, SE, GP, GPS, HVH, HPS
5,000 PSI [345 BAR] | SE, GP, GPS, HVH, HPS
7,500 PSI [515 BAR] | SE, GP, GPS, HPS
20,000 PSI [1,375 BAR] | HPS
Other | Custom

Max. Speed — Series (excerpt)
20 RPM | SPS, LT, SE, GP, GPS, SCS, HVH, HPS
50 RPM | SPS, LT, SE, GP, GPS, SCS, HPS
75 RPM | SPS, LT, SE, GP, GPS, SCS
300 RPM | SPS, LT, SE, GP, GPS, SCS
500 RPM | SPS, LT, GP, GPS, SCS
Other | Custom

Connection Type — Series (excerpt)
ASME-BPE | SCS
BSPP | SE, GP
BSPT | LT
NPT | SPS, LT, GP, GPS
SAE-ORB | SE, HVH
Medium Pressure | HPS
Other | Custom

Подходящие среды (фрагмент)

• Воздух / Газ
• Химикаты
• Охлаждающая жидкость
• Деионизированная / Водопроводная вода
• Масло / Гидравлика
• Вода / Гликоль
• Пищевые среды (через серию SCS)
• Пар — на заказ

Примечания / Предупреждения
* Для некоторых химических или водных сред могут потребоваться альтернативные материалы уплотнений. Температуры выше 220° F (105° C) требуют альтернативных уплотнений. Срок службы зависит от скорости вращения и рабочего цикла. Высокоскоростные непрерывные режимы или использование воды при температурах выше 212° F (100° C) могут потребовать специальных уплотнений и проектных решений.

Технические характеристики

• Series: GPS Series
• Тип продукта: 2-канальный роторный соединитель (два независимых потока)
• Максимальное давление: до 7,500 PSI [515 BAR] (возможности серии; конкретные модели различаются)
• Максимальная скорость: до 500 RPM (возможности серии; конкретные модели различаются)
• Максимальный вакуум: 30 HG
• Диапазон температур: 0° F до 220° F [-18° C до 105° C] (для более высоких температур требуются альтернативные уплотнения)
• Тип соединения (стандарт для GPS 2-канальных моделей): резьбовые NPT-соединения
• Материал корпуса: нержавеющая сталь (варианты из углеродистой стали для неагрессивных сред)
• Материал / покрытие вала: нержавеющая сталь (TDC)
• Подходящие среды: Воздух/Газ, Химикаты, Охлаждающая жидкость, DI/Водопроводная вода, Масло/Гидравлика, Вода/Гликоль (совместимость может требовать альтернативных уплотнений)
• Уплотнение: специализированная технология уплотнений для вакуума и двунаправленных давлений
• Установка: конфигурация вала позволяет монтаж через резьбовые проходы или гнезда с торцевым уплотнением O-ring для заподлицо установки
• Интеграция: разработан для прямой интеграции с электрическими скользящими контактами для комбинированной передачи жидкости и электричества/сигналов/данных
• Примеры доступных артикулов: GPS-120, GPS-121, GPS-220, GPS-221, GPS-320, GPS-321, GPS-420, GPS-421, GPS-621
• Доступные загрузки: каталог серии и документация по установке/монтажу (PDF)
