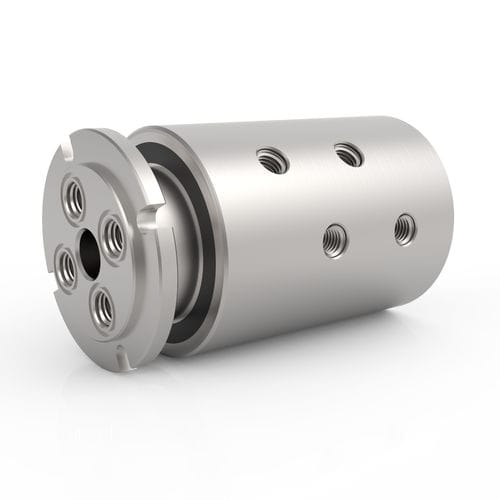

Поворотное соединение для воды GPS 4

для масладля химических продуктовдля газа

Описание
4‑проходные роторные соединители серии GPS используют специализированную технологию уплотнений для работы в вакууме и при двунаправленном давлении. Они обеспечивают четыре независимых канала потока для одновременной передачи различных сред. Стандартные модели выполнены в корпусе из нержавеющей стали и подходят для гидравлических, пневматических, охлаждающих, водных и других коррозионных сред; доступны варианты из углеродистой стали там, где совместимость с коррозионными средами не требуется. Модели GPS 4‑проход имеют резьбовые соединения NPT и уникальную конфигурацию вала, позволяющую монтировать через резьбовые проходы или с использованием торцевых уплотнительных пазов под O‑кольцо для заподлицо установки. Эти соединители спроектированы для прямой интеграции со стандартными электрическими скользящими контактами (slip rings) для комбинированной передачи жидкости и электрической энергии, сигналов или данных.

Ключевые характеристики

• Четыре независимых канала потока для одновременной передачи разных сред
• Специализированная технология уплотнений для вакуума и двунаправленного давления
• Конструкция из нержавеющей стали (возможны модели из углеродистой стали при отсутствии требования коррозионной стойкости)
• Резьбовые соединения NPT в стандартной комплектации для моделей GPS 4‑проход
• Уникальная конфигурация вала, позволяющая монтаж через резьбовые проходы или торцевой паз под O‑кольцо для заподлицо установки
• Предназначены для прямой интеграции со скользящими контактами для комбинированной передачи жидкости и электричества

Доступные варианты давления (сводка)
Макс. давление | Серия
200 PSI [15 BAR] — SPS; LT; SE; GP; GPS; SCS; HVH; HPS
600 PSI [40 BAR] — SPS; LT; SE; GP; GPS; HVH; HPS
5 000 PSI [345 BAR] — SE; GP; GPS; HVH; HPS
7 500 PSI [515 BAR] — SE; GP; GPS; HPS
20 000 PSI [1 375 BAR] — HPS
Другое — Индивидуально

Доступные варианты скорости (сводка)
Макс. скорость | Серия
20 RPM — SPS; LT; SE; GP; GPS; SCS; HVH; HPS
50 RPM — SPS; LT; SE; GP; GPS; SCS; HPS
75 RPM — SPS; LT; SE; GP; GPS; SCS
300 RPM — SPS; LT; SE; GP; GPS; SCS
500 RPM — SPS; LT; GP; GPS; SCS
Другое — Индивидуально

Типы соединений (сводка)
Тип соединения | Серия
ASME-BPE — SCS
BSPP — SE; GP
BSPT — LT
NPT — SPS; LT; GP; GPS
SAE-ORB — SE; HVH
Среднее давление — HPS
Другое — Индивидуально

Подходящие среды

• Air / Gas
• Chemical
• Coolant
• DI / Tap Water
• Oil / Hydraulic
• Water / Glycol
• Пищевой (выбранные серии/конфигурации)

Примечания
Некоторые применения с химическими или водными средами могут требовать альтернативных материалов уплотнений. Приложения при температурах выше 220° F (105° C) требуют альтернативных материалов уплотнений. Все значения в разделе технических характеристик зависят от комбинации параметров применения; срок службы зависит от скорости вращения и режима работы.

Характеристики / Технические спецификации

• Максимальное давление: 7 500 PSI [515 BAR]
• Максимальная скорость: 500 RPM
• Максимальный вакуум: 30 HG
• Диапазон температур: 0° F до 220° F [-18° C до 105° C]
• Материал корпуса: Нержавеющая сталь (опция углеродистая сталь при отсутствии требования коррозионной стойкости)
• Материал вала: Нержавеющая сталь (TDC)
• Тип соединения (стандарт для GPS 4‑проход): NPT
• Подходящие среды: Air/Gas, Chemical, Coolant, DI/Tap Water, Oil/Hydraulic, Water/Glycol
• Примечания по конструкции: четыре независимых канала; пригодны для вакуума и двунаправленного давления; могут интегрироваться со скользящими контактами для комбинированной передачи жидкости и электричества
• Минимальный крутящий момент для вращения зависит от модели, среды и давления; значения крутящего момента варьируются в зависимости от конфигурации и размера проходов (см. данные по конкретной модели)
