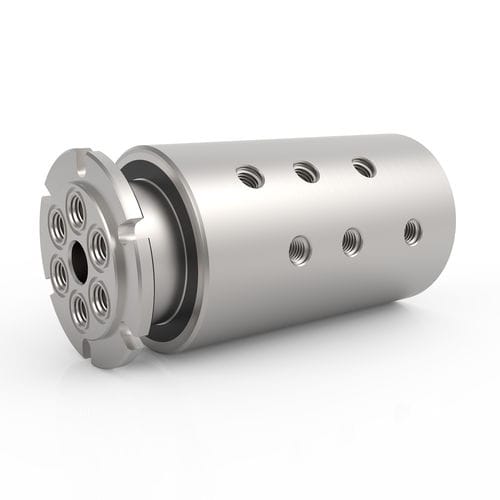

Поворотное соединение для воды GPS 6

для масладля вакуумадля химических продуктов

Обзор
6-проходные роторные соединители серии GPS используют специализированную герметизирующую технологию для вакуума и двунаправленных давлений и обеспечивают шесть независимых каналов для одновременной передачи различных сред. Корпуса из нержавеющей стали доступны для коррозионных и водных сред; варианты из углеродистой стали предлагаются для некоррозионных применений. Модели GPS с 6 проходами имеют резьбовые соединения NPT и конфигурацию вала, допускающую либо монтаж прохода с резьбой, либо заподлицо с использованием фасонных уплотнений с O-образным кольцом. Серия разработана для прямой интеграции с электрическими скользящими контактами (скольжениями) для комбинированной передачи жидкости и электрической энергии, сигналов или данных.

Ключевые характеристики
Макс. давление: 7 500 PSI [515 BAR] • Макс. скорость: 500 об/мин • Тип соединения: NPT • Макс. вакуум: 30 HG • Температурный диапазон: 0° F до 220° F [-18° C до 105° C]

Подходящие среды

• Воздух / Газ
• Химические вещества
• Охлаждающая жидкость
• DI / Водопроводная вода
• Масло / Гидравлика
• Вода / Гликоль

Типы соединений (примеры)

• NPT (стандарт для моделей GPS с 6 проходами)
• Другие типы в вариантах серии: BSPP, BSPT, SAE-ORB, ASME-BPE, среднего давления и специальные соединения (в зависимости от серии)

Конфигурации (выбранные данные моделей)

Парт № | Соединение | Размер прохода | Диаметр | Длина | Сквозное отверстие | Мин. момент*
GPS-161 | 1/8"-27 NPT | 0.156" [3.962 mm] | 3.187" [80.95 mm] | 6.483" [164.67 mm] | 0.500" [12.7 mm] | 6 ft-lbs [8.13 Nm]
GPS-261 | 1/4"-18 NPT | 0.250" [6.35 mm] | 4.000" [101.6 mm] | 8.175" [207.65 mm] | 0.750" [19.05 mm] | 9.8 ft-lbs [13.29 Nm]
GPS-361 | 3/8"-18 NPT | 0.375" [9.525 mm] | 4.250" [107.95 mm] | 8.963" [227.66 mm] | 0.750" [19.05 mm] | 13.1 ft-lbs [17.76 Nm]
GPS-460 | 1/2"-14 NPT | 0.500" [12.7 mm] | 4.937" [125.4 mm] | 10.000" [254.00 mm] | None | 22.3 ft-lbs [30.23 Nm]
GPS-561 | 3/4"-14 NPT | 0.750" [19.05 mm] | 6.437" [163.5 mm] | 13.230" [336.04 mm] | 1.000" [25.4 mm] | 43.3 ft-lbs [58.71 Nm]

Примечания по медиам / аксессуарам

• Доступны графики «Давление vs Момент» и «Давление vs Скорость» для характеристик серии GPS.
• Имеются опции интеграции электрических скользящих контактов для объединения передачи жидкости и электрической передачи.

Технические характеристики

• Серия / Модель: GPS Series (6-Passage)
• Максимальное давление: 7 500 PSI [515 BAR] (возможности серии)
• Максимальная скорость: 500 об/мин (возможности серии)
• Максимальный вакуум: 30 HG
• Температурный диапазон: 0° F до 220° F [-18° C до 105° C]
• Тип соединения (GPS 6 проходов): NPT (в других сериях доступны другие варианты соединений)
• Материал корпуса: Нержавеющая сталь (варианты из углеродистой стали для некоррозионных применений)
• Материал / отделка вала: Нержавеющая сталь (TDC указан)
• Подходящие среды: Воздух/Газ, Химические, Охлаждающая жидкость, DI/Водопроводная вода, Масло/Гидравлика, Вода/Гликоль
• Конфигурации: несколько номеров деталей (GPS-161, GPS-261, GPS-361, GPS-460, GPS-561) с различными размерами проходов, диаметрами, сквозными отверстиями и требованиями к минимальному моменту
• Доступны для загрузки: каталог серии и документация по установке/монтажу (PDF)
• Примечания: срок службы и требования к моменту зависят от сочетания среды, давления, скорости и цикла работы; некоторые среды или высокотемпературные применения требуют альтернативных уплотнительных материалов.
