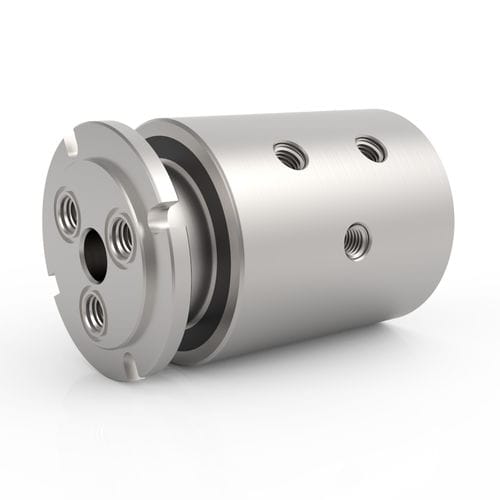

Поворотное соединение для воды GPS 3

для масладля химических продуктовдля газа

Обзор
Серия GPS 3‑проходных роторных соединителей передаёт три независимых потока веществ через единый вращающийся интерфейс. Используется специализированная технология уплотнений для вакуума и двунаправленных давлений; поставляются с резьбовыми соединениями NPT и конструкцией вала, поддерживающей как резьбовой монтаж проходов, так и монтаж с торцевым уплотнением O‑Ring. Корпуса из нержавеющей стали стандартны для коррозионных сред и водяных систем; варианты из углеродистой стали доступны для некоррозионных применений. Серия GPS разработана для прямой интеграции с электрическими скользящими контактами (slip rings) для объединённой передачи жидкости и электричества/сигнала/данных.

Ключевые характеристики

• Три независимых канала потока (конструкция 3‑проходная)
• Уплотнения, пригодные для вакуума и двунаправленных давлений
• Стандартная конструкция из нержавеющей стали (опция — углеродистая сталь)
• Резьбовые соединения NPT (другие типы доступны в серии)
• Конструкция вала для резьбового монтажа прохода или торцевого уплотнения O‑Ring
• Предназначено для прямой интеграции с электрическими скользящими контактами

Доступные давления (примеры)
200 PSI [15 BAR]; 600 PSI [40 BAR]; 5,000 PSI [345 BAR]; 7,500 PSI [515 BAR] (GPS на этой странице); 20,000 PSI [1,375 BAR]; доступны варианты по запросу

Примеры максимальной скорости
20 RPM; 50 RPM; 75 RPM; 300 RPM; 500 RPM (GPS на этой странице); доступны варианты по запросу

Типы соединений (примеры)
ASME‑BPE; BSPP; BSPT; NPT (модели GPS на этой странице); SAE‑ORB; доступны средне‑ и нестандартные варианты

Подходящие среды (примеры)

• Воздух / Газ
• Химические реагенты
• Охлаждающие жидкости
• DI / Водопроводная вода
• Масло / Гидравлика
• Вода / Гликоль

Примечания
Некоторым применениям с химическими или водными средами и применениями при повышенных температурах могут потребоваться альтернативные материалы уплотнений или специальные варианты уплотнений. Характеристики (давление, скорость, крутящий момент, срок службы) зависят от совокупности параметров применения (среда, температура, скорость вращения, режим работы) и могут варьироваться в зависимости от конфигурации. Непрерывная эксплуатация рядом с максимальной номинальной скоростью или при повышенных температурах может потребовать иных материалов или опций.

Технические характеристики

• Название серии: GPS Series
• Конструкция: 3 независимых потока (3‑проходной роторный узел)
• Максимальное давление (типично для GPS на этой странице): 7 500 PSI [515 BAR]
• Максимальная скорость (типично для GPS на этой странице): 500 RPM
• Максимальный вакуум: 30 in HG
• Диапазон температур: 0° F до 220° F [-18° C до 105° C] (при более высоких температурах требуются другие уплотнения)
• Тип соединения (стандарт для моделей GPS): резьбовые соединения NPT
• Материал корпуса: нержавеющая сталь (углеродистая сталь доступна для не‑водных/некоррозийных применений)
• Материал / покрытие вала: нержавеющая сталь (отделка TDC)
• Варианты монтажа: монтаж через пассажную резьбу или заподлицо с торцевым уплотнением O‑Ring
• Интеграция: разработано для прямой интеграции с электрическими скользящими контактами для комбинированной передачи жидкости и электричества
• Типичный минимальный крутящий момент для вращения (примеры из семейства продуктов): 1.5 ft-lbs [2.03 Nm] до 24.7 ft-lbs [33.49 Nm] в зависимости от модели и bore
• Доступные номера деталей / размеры: GPS-130, GPS-131, GPS-230, GPS-231, GPS-330, GPS-331, GPS-430, GPS-431, GPS-530, GPS-630 и т.д.
