Мотор-редуктор DC RP38RC-39605DC

постоянный токпланетарныйшестеренчатый

Обзор продукта

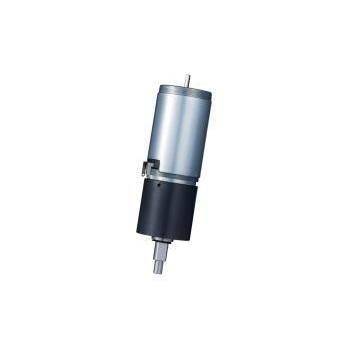

RP38RC-39605DC — планетарный мотор-редуктор диаметром 38 мм, производитель KWC Motor (Dongguan KWC Machinery Co., Ltd.). Предназначен прежде всего для систем электрического усиления руля (EPS). Типичное исполнение 12 V DC, у некоторых вариантов максимальный момент блокировки достигает 18,1 N·m. Возможна кастомизация выходного вала и компоновки.

Ключевые факты для инженеров и закупщиков

• Категория продукта: Планетарные мотор-редукторы
• Семейство: Серия RP38RC
• Бренд / производитель: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Типичные применения: EPS, рулевое управление ATV/UTV, модернизация автопилота для сельхозмашин, 12 V приводные устройства с высокой нагрузкой

Сигналы спецификации

• Диаметр (корпус/редуктор): ~38 мм (макс. наружный диаметр редуктора 42,5 мм)
• Номинальное напряжение: 12,0 V DC (типично)

Кастомизация и заметки по закупке
KWC Motor поддерживает OEM/ODM кастомизацию по напряжению (включая 24 V по запросу), настройке скорости/момента изменением обмоток, конструкции вала (шлицевой или D-образный), кабельным и коннекторным вариантам, интеграции редуктора и целям по EMC/шуму. Цена и сроки подтверждаются после согласования применения, спецификаций и объема заказа.

Ключевые применения и решения

• Электрическая усиленная рулевая система (EPS): Подходит для легковых автомобилей, низкоскоростных электромобилей и гольф-каров; обеспечивает быструю реакцию и предсказуемую помощь при рулении.
• Специальные транспортные средства и сельхозтехника: Используется в ATV/UTV, для модернизации рулевого управления сельхозмашин и тяжелых автоматических ворот, где требуется высокий момент блокировки и устойчивость к ударам.
• Промышленное 12 V приведение: Для компактных приводов с низкой скоростью и высоким моментом.

Характеристики производительности
Источник: datasheet KWC RP38RC-39605DC. Испытательное напряжение: 12,0 V DC (комнатная температура).

• Примеры вариантов и ключевые показатели:
• RP38RC-3960-56-DJ01 — 12,0 V; холостая скорость 88 rpm; холостый ток 0,5 A; момент при макс. КПД 2,8 N·m; скорость при макс. КПД 70 rpm; момент блокировки 18,1 N·m
• RP38RC-3960-56-DJ02 — 12,0 V; холостая скорость 140 rpm; холостый ток 0,6 A; момент при макс. КПД 2,4 N·m; скорость при макс. КПД 100 rpm; момент блокировки 13,7 N·m
• RP38RS-3657-75-103 — 12,0 V; холостая скорость 145 rpm; холостый ток 1,2 A; момент при макс. КПД 2,7 N·m; скорость при макс. КПД 117 rpm; момент блокировки 4,1 N·m

Механические заметки
Общая длина мотора ≈ 145,5 мм. Макс. наружный диаметр редуктора 42,5 мм; корпус ≈ 38 мм. Выходной вал может быть выполнен по требованиям заказчика.

Почему выбирают KWC EPS мотор-редуктор?

• Автомобильная ориентация дизайна: Опции подавления EMC/EMI и материалы/смазки для расширенного температурного диапазона (возможен диапазон -40°C до +85°C при кастомизации).
• Гибкая кастомизация: Настройка обмоток и передаточных чисел, варианты хвостовиков (шлицевой/ D), влагозащищенные разъемы и заказные длины проводов.
• Качество и надежность: Усиленный металлический зубчатый зацеп, 100% выходной контроль включая тесты под нагрузкой и шумовые испытания.

FAQ по закупке (кратко)

• Основное применение: В первую очередь EPS; также ATV/UTV, модернизация сельхозрулевых систем и 12 V высокомоментные приводы.
• Что означает момент блокировки 18,1 N·m: Максимальный крутящий момент при заблокированном валу, важен для преодоления трения и переходных нагрузок в рулевом механизме.
• Вариант 24 V: Возможен при переработке обмоток; требует проверки спецификаций.

Характеристики / Технические спецификации

• Семейство моделей: RP38RC
• Пример модели: RP38RC-39605DC
• Номинальное напряжение: 12,0 V DC
• Диаметр: ~38 мм (макс. OD 42,5 мм)
• Общая длина: ≈ 145,5 мм
• Момент блокировки: до 18,1 N·m (вариант DJ01)
• Холостые скорости (примеры): 88 / 140 / 145 rpm
• Холостые токи (примеры): 0,5 / 0,6 / 1,2 A
• Рабочая температура (возможна при кастомизации): -40°C до +85°C
• Опции кастомизации: напряжение, обмотка, тип вала, коннекторы, интеграция редуктора, цели EMC/шум
• Механические заметки: настраиваемый выходной вал; усиленный металлический зубчатый зацеп
• Качество: 100% выходной контроль с тестами нагрузки и шума
