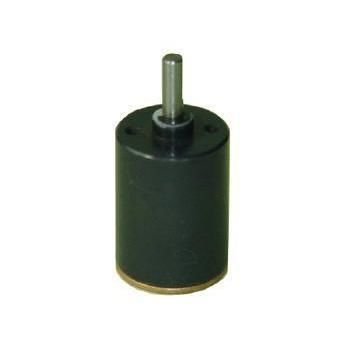

Планетарный микроредуктор RP16

коаксиальныйсо сплошным валом0-0,1 Nm

Обзор продукта
RP16 — это планетарный редуктор / мотор‑редуктор диаметром 16 мм от KWC Motor, разработанный для устройств с ограниченным пространством, таких как электронные замки, оптические приборы и прецизионное медицинское оборудование. Применяется металлическая планетарная передача с внутренним зубчатым венцом из порошкового металла; доступны многоступенчатые передачи от 1:4 до 1:509; номинальный момент до 0.30 N·m, кратковременный момент до 0.90 N·m.

Ключевые сведения для инженеров и закупщиков

• Категория продукта: планетарный редуктор / мотор‑редуктор
• Модель: RP16
• Производитель: KWC Motor (Dongguan KWC Machinery Co., Ltd.)
• Типичные применения: смарт‑замки, оптические приборы, медицинская прецизионная техника, миниатюрные исполняющие механизмы

Ключевая спецификация

• Наружный диаметр: 16 mm

Настройка и рекомендации по закупке
KWC Motor предоставляет OEM/ODM‑кастомизацию по напряжению, скорости, моменту, конструкции вала, кабелю/разъёму, интеграции редуктора и акустическим/EMC‑требованиям. Сроки и цена зависят от утверждённых спецификаций, объёма и уровня кастомизации.

Основные области применения и решения
Интеллектуальная безопасность и электронные замки
Компактный диаметр 16 мм позволяет интеграцию в корпус замка для бытовых биометрических замков, сейфов и гостиничных замков. Кратковременный антивандальный момент до 0.9 N·m обеспечивает надёжное срабатывание задвижки.

Прецизионные приборы и робототехника
Подходит для микросочленений роботов, инфузионных/шприцевых насосов и оптических механизмов настройки. Многоступенчатые варианты позволяют точную регулировку скорости и плавную подачу момента.

Технические характеристики коробки RP16
Передаточное число | Ступени | Длина L (mm) | Номинальный момент | Кратковременный максимум | КПД
1/4 ~ 1/6 | 1 | 12.3 ±0.5 | 0.03 N·m (0.3 kg·cm) | 0.09 N·m | 90%
1/16 ~ 1/36 | 2 | 15.9 ±0.5 | 0.12 N·m (1.2 kg·cm) | 0.36 N·m | 81%
1/64 ~ 1/216 | 3 | 19.5 ±0.5 | 0.24 N·m (2.4 kg·cm) | 0.72 N·m | 73%
1/256 ~ 1/509 | 4 | 23.1 ±0.5 | 0.30 N·m (3.0 kg·cm) | 0.90 N·m | 66%

Примечания к спецификациям
* Наружный диаметр редуктора: 16 mm.
* Внутренний зубчатый венец — порошковый металл (powder metal).
* Максимальная радиальная нагрузка на выходной вал: ≤ 5 N.

Качество, материалы и опции

• Внутренний зубчатый венец изготовлен порошковой металлургией для высокой прочности и износостойкости.
• Подшипники: втулочные (sleeve bearings); радиальный зазор ≤ 0.08 mm.
• Варианты выходного вала: D‑вал, резьбовой вал, двойной плоский профиль.
• Совместимость с двигателями: миниатюрные DC‑моторы 3 V–12 V.
• Смазка: опциональная широкотемпературная смазка (-15°C до +80°C).
• Контроль: 100% тестирование шума и тока холостого хода; соответствие RoHS / REACH.

FAQ по закупке и развитию

• В: Как формируется цена? Цена зависит от применения, спецификаций, объёма и кастомизации; запросите коммерческое предложение.
• В: Можно ли получить образцы и чертежи? Да — образцы для оценки, габаритные чертежи и технические спецификации предоставляются по запросу.
• В: Можно ли заменить существующее решение мотор+редуктор на RP16? Да, после оценки габаритов, типа вала, напряжения, скорости и профиля нагрузки.

Технические характеристики / спецификации

• Модель: RP16
• Категория продукта: планетарный редуктор / мотор‑редуктор
• Производитель: KWC Motor (Dongguan KWC Machinery Co., Ltd.)
• Наружный диаметр: 16 mm
• Материал внутреннего венца: powder metal
• Диапазон передаточных чисел: 1:4 до 1:509
• Доступные ступени: 1–4
• Длины L (mm): 12.3 ±0.5; 15.9 ±0.5; 19.5 ±0.5; 23.1 ±0.5
• Номинальные моменты: 0.03, 0.12, 0.24, 0.30 N·m
• Кратковременный максимум момента: до 0.90 N·m
• КПД: 90%, 81%, 73%, 66%
• Максимальная радиальная нагрузка на вал: ≤ 5 N
• Радиальный зазор: ≤ 0.08 mm
• Подшипники: sleeve bearings
• Напряжение мотора: 3 V–12 V
• Варианты вала: D, резьба, двойной плоский
• Смазка: -15°C до +80°C (опция)
• Качество: 100% тестирование шума и тока холостого хода; RoHS / REACH
• Кастомизация: поддержка OEM/ODM по напряжению, скорости, моменту, конструкции вала, разъёмам, интеграции, управлению и целям EMC/шума
