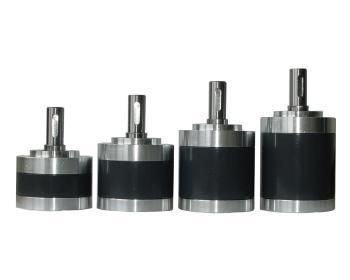

Бесщеточный мотор-редуктор RP62

щеточныйпланетарныйкоаксиальный

Обзор продукта
KWC Motor RP62 — планетарный мотор‑редуктор класса 62 мм, разработанный для применений с повышенной жесткостью вала и высокой осевой нагрузкой. Стандартная конфигурация включает выходной вал 14 мм на шарикоподшипниках, осевая нагрузка до 200 N и варианты редукции на 1–4 ступенях. Номинальный момент до 30 N·m (моментный до 90 N·m) для 4‑ступенчатой версии.

Ключевые факты для инженеров‑покупателей

• Категория продукта: планетарные моторы и редукторы
• Модель: RP62
• Бренд / производитель: KWC Motor (Dongguan KWC Machinery Co., Ltd.)
• Механические характеристики: диаметр корпуса 62 мм, выходной вал 14 мм с шарикоподшипниками, осевая нагрузка 200 N, радиальная нагрузка 300 N

Основные области применения и решения

• Подъем винтом и линейные приводы: 14 мм усиленный вал и осевая способность 200 N обеспечивают прямое сцепление с шариковыми винтами и линейными приводами для стоек регулировки высоты, приводов подъема и позиционирующих узлов, сохраняя соосность при нагрузках на толкание/тягивание.
• Промышленное перемешивание и крупные ворота: подходит для смесителей, технологических клапанов и крупных вращающихся/раздвижных ворот, где жесткость вала и моментная ударная стойкость (до 90 N·m) компенсируют колебания крутящего момента или ветровые/ударные нагрузки.

Технические характеристики редуктора RP62
Источник данных: даташит KWC RP62. Стандарт: выходной вал 14 мм с шарикоподшипниками.
Передаточное отношение (примерные диапазоны) | Ступени | Длина L (мм) | Номинальный момент | Моментная допустимая нагрузка | КПД
1/3.6 ~ 1/5.33 | 1 | 37.8 ±0.5 | 3 N·m | 9 N·m | 90%
1/13 ~ 1/28 | 2 | 49.5 ±0.5 | 12 N·m | 36 N·m | 81%
1/43 ~ 1/121 | 3 | 60.8 ±0.5 | 24 N·m | 72 N·m | 73%
1/154 ~ 1/307 | 4 | 71.9 ±0.5 | 30 N·m | 90 N·m | 66%

Дополнительные механические параметры

• Наружный диаметр редуктора: 62 мм
• Диаметр выходного вала: 14 мм (heavy‑shaft)
• Опора вала: шарикоподшипники
• Максимальная радиальная нагрузка: 300 N
• Максимальная осевая нагрузка: 200 N
• Номинальный момент (серия): до 30 N·m; моментный ударный момент до 90 N·m

Настройка и контроль качества

• OEM/ODM: возможность настройки по напряжению, скорости, моменту, исполнению вала (шпонка, резьбовое отверстие, ступенчатый вал), кабели/разъемы, интеграция редуктора, задачи управления, требования по шуму/ЭМС, опциональный нержавеющий вал для агрессивной среды.
• Совместимость с двигателями: обычно сочетается с коллекторными/бесщеточными двигателями 60 мм и более в зависимости от мощности и крепления.
• Контроль качества: проверка запрессовки (ось рассчитана на до 300 N силы при запрессовке) и 100% выходной контроль шума, тока и люфта.

Особенности / Технические спецификации

• Модель: RP62
• Бренд: KWC Motor
• Диаметр редуктора: 62 мм
• Выходной вал: 14 мм heavy‑shaft с шарикоподшипниками
• Осевая нагрузка: до 200 N
• Радиальная нагрузка: до 300 N
• Номинальные моменты по ступеням: 3 N·m (1), 12 N·m (2), 24 N·m (3), 30 N·m (4)
• Моментные допустимые значения: 9 N·m, 36 N·m, 72 N·m, 90 N·m
• КПД: приблизительно 90% → 66% в зависимости от числа ступеней
• Доступные диапазоны передаточных отношений: 1:3.6–1:5.33; 1:13–1:28; 1:43–1:121; 1:154–1:307
• Длина L (типичная): 37.8 ±0.5 мм (1‑ступень) → 71.9 ±0.5 мм (4‑ступени)
