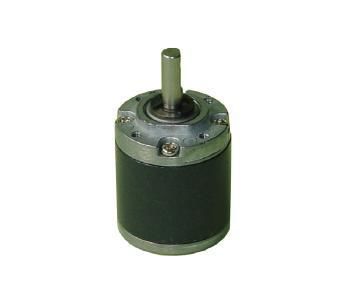

Планетарный микроредуктор RP22

коаксиальныйсо сплошным валом0-0,1 Nm

Обзор продукта
RP22 — это планетарный редуктор / мотор‑редуктор диаметром 22 мм, разработанный для управляемых штор, прецизионных медицинских приборов и автоматизированного оборудования. Применяются шестерни из порошкового металла и оптимизированная опора подшипников для повышения стойкости к радиальным/аксиальным нагрузкам и стабильности при длительной эксплуатации. Внешний диаметр: 22 мм; диаметр вала: 4 мм; максимальная сила запрессовки на вал до 50 N.

Ключевые факты для технических закупщиков

• Категория продукта: Планетарные редукторы и мотор‑редукторы
• Семейство: Планетарные редукторы
• Бренд / производитель: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Типичные области применения: электрические шторы, умные замки, прецизионная медицинская техника, автоматизация

Сигналы спецификаций

• Диаметр: 22 мм
• Диаметр вала: 4 мм

Настройка и заметки по снабжению
KWC Motor обеспечивает OEM/ODM‑адаптацию по напряжению, скорости, крутящему моменту, конструкции вала, кабелям/разъемам, интеграции редуктора, требованиям к управлению и целям по шуму/ЭМС. Окончательная цена согласуется после подтверждения применения, спецификаций, объема и требований к кастомизации.

Основные применения и решения

• Умный дом и моторизованные шторы: Предназначен для моторизованных жалюзи, трубчатых двигателей и автоматических замков. Шестерни из порошкового металла обеспечивают низкий уровень шума и выдерживают растягивающие нагрузки при подъеме/опускании.
• Медицинские устройства и автоматизация: Подходит для прецизионных инфузионных насосов, хирургических инструментов и компактных манипуляторов. Осевая нагрузочная способность (макс. 6 N) подходит для винтовых приводов, толкателей и небольших линейных приводов.

Технические характеристики редуктора RP22
Источник данных: технический паспорт KWC RP22. Совместим с 22 мм серией щеточных и бесщеточных DC‑двигателей.
Передаточное отношение | Ступени | Длина L (мм) | Номинальный момент | Макс. момент (кратковрем.) | КПД
1/4 ~ 1/6 | 1 | 14,4 ±0,5 | 0,03 N·m | 0,09 N·m | 90%
1/16 ~ 1/24 | 2 | 17,9 ±0,5 | 0,12 N·m | 0,36 N·m | 81%
1/64 ~ 1/107 | 3 | 21,4 ±0,5 | 0,24 N·m | 0,72 N·m | 73%
1/256 ~ 1/509 | 4 | 24,9 ±0,5 | 0,30 N·m | 0,90 N·m | 66%

Механические параметры
Внешний диаметр редуктора: 22 мм. Диаметр вала: 4 мм. Максимальная радиальная нагрузка на выходном валу: 8 N. Максимальная осевая нагрузка: 6 N. Максимальная сила запрессовки: 50 N.

Почему стоит выбрать планетарный редуктор KWC RP22?

• Шестерни из порошкового металла и оптимизированная опора подшипников обеспечивают повышенную ударопрочность и способность выдерживать запрессовку до 50 N.
• Гибкая настройка для моторов 22 мм (например, RS‑2230) с щетками или без; варианты выходного вала: D‑вал, резьбовой вал, рифленый вал; опциональные смазки для низких (‑15°C) или высоких (+80°C) температур.
• Точная сборка с контролем радиального люфта ≤ 0,08 мм; соответствует RoHS / REACH.

Заметки по закупке
Рекомендуемая максимальная входная скорость мотора: держать ниже 8 000 об/мин, чтобы избежать ускоренного расхода смазки и износа зубьев. Для более высоких скоростей требуются индивидуальные решения по смазке.

Характеристики / технические спецификации

• Модель: RP22
• Внешний диаметр: 22 мм
• Диаметр вала: 4 мм
• Доступные передаточные отношения: 1/4 до 1/509 в 1–4 ступенях
• Длины L по ступеням: 1‑ступень 14,4 ±0,5 мм; 2‑ступени 17,9 ±0,5 мм; 3‑ступени 21,4 ±0,5 мм; 4‑ступени 24,9 ±0,5 мм
• Номинальный момент по группам: 0,03 / 0,12 / 0,24 / 0,30 N·m
• Макс. момент (кратковрем.) по группам: 0,09 / 0,36 / 0,72 / 0,90 N·m
• КПД по группам: 90% / 81% / 73% / 66%
• Макс. радиальная нагрузка: 8 N
• Макс. осевая нагрузка: 6 N
• Макс. сила запрессовки: 50 N
• Материал: шестерни из порошкового металла
• Совместимость: для Φ22 DC‑моторов (щеточных или бесщеточных)
• Варианты вала: D‑вал, резьбовой, рифленый
• Опции смазки: низкая t (‑15°C) / высокая t (+80°C)
• Радиальный люфт: ≤ 0,08 мм
• Соответствие: RoHS / REACH
