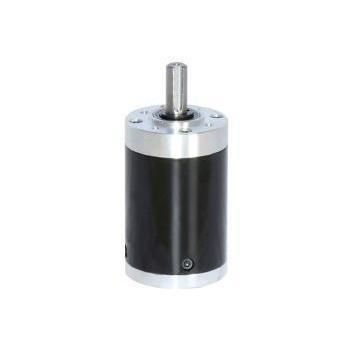

Планетарный редуктор RP48

коаксиальныйсо сплошным валом10-20 Nm

Обзор продукта
RP48 — это планетарный редуктор / мотор-редуктор диаметром 48 мм, предназначенный для высоконагруженных промышленных приводов, лебедок и роботизированных шасси. Выходной вал поддерживается шарикоподшипниками и выдерживает радиальные нагрузки до 200 N. Передаточные отношения от 1:4,44 до 1:2510 (1–5 ступеней). Номинальный момент до 20 N·m, кратковременный пиковый момент до 60 N·m.

Ключевые факты для инженерных покупателей

• Категория продукта: Planetary Gear Motors & Gearboxes
• Семейство: Planetary Gear Motor / Gearbox
• Бренд / производитель: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Типичные применения: промышленные приводы, лебедки, роботизированные шасси

Параметры спецификации

• Диаметр: 48 мм
• Диаметр вала: 10 мм (D‑вал)
• Макс. радиальная нагрузка: 200 N
• Макс. осевая нагрузка: 100 N

Основные применения и решения

• Роботизированные шасси и мобильные платформы: подходит для инспекционных роботов на гусеницах, тяжёлых AGV‑шасси и приводных модулей экзоскелетов. Обеспечивает 20 N·m непрерывного момента в многоступенчатых конфигурациях.
• Промышленный подъём и лебёдки: применяется в компактных электрических лебёдках, подъёмниках и солнечных трекерах; выходной узел на шариковых подшипниках выдерживает радиальные тяговые силы до 200 N.

Технические характеристики RP48 (таблица)
Передаточное отношение | Ступени | Длина L (mm) | Номинальный момент | Макс. кратковременный момент | КПД
1/4,44 | 1 | 37,8 ±0,5 | 2,0 N·m | 6 N·m | 90%
1/17 ~ 1/22 | 2 | 48,4 ±0,5 | 8,0 N·m | 25 N·m | 81%
1/65 ~ 1/106 | 3 | 58,8 ±0,5 | 16 N·m | 50 N·m | 73%
1/247 ~ 1/515 | 4 | 71,2 ±0,5 | 20 N·m | 60 N·m | 66%
1/945 ~ 1/2510 | 5 | 81,6 ±0,5 | 20 N·m | 60 N·m | 59%

Механические параметры
Наружный диаметр редуктора: 48 мм. Диаметр вала: 10 мм (D‑форма). Выходной вал поддерживается шариковыми подшипниками. Макс. радиальная нагрузка: 200 N. Макс. осевая нагрузка: 100 N. Макс. сила запрессовки: 150 N. Радиальный люфт ≤ 0,06 мм.

Настройка и производственные примечания

• Поддерживаются OEM/ODM‑настройки: напряжение, скорость, момент, форма вала (шлиц или шпонка), кабели/разъемы, интеграция редуктора, управление и смазка (например, EP‑смазка).
• Совместим с двигателями 48 мм, 50 мм или более мощными (пример: серия 50707).
• Точная сборка с контролем радиального люфта ≤ 0,06 мм; выход на шарикоподшипниках для увеличения ресурса при боковых нагрузках.

Характеристики / Технические спецификации

• Модель: RP48
• Наружный диаметр: 48 мм
• Диаметр вала: 10 мм (D‑вал)
• Тип подшипника: шариковые подшипники (выходной вал)
• Макс. радиальная нагрузка: 200 N
• Макс. осевая нагрузка: 100 N
• Макс. сила запрессовки: 150 N
• Номинальный момент: до 20 N·m
• Макс. кратковременный момент: до 60 N·m
• Диапазон передаточных отношений: 1:4,44 до 1:2510 (1–5 ступеней)
• Доступные ступени и типичные длины: 1‑ступень 37,8 ±0,5 мм; 2‑ступени 48,4 ±0,5 мм; 3‑ступени 58,8 ±0,5 мм; 4‑ступени 71,2 ±0,5 мм; 5‑ступеней 81,6 ±0,5 мм
• Примеры КПД по ступеням: 1‑ступень ~90%; 2‑ступени ~81%; 3‑ступени ~73%; 4‑ступени ~66%; 5‑ступеней ~59%
