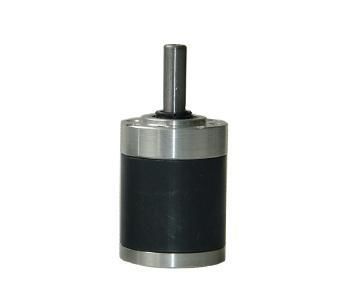

Планетарный микроредуктор RP28

коаксиальныйсо сплошным валомс клиновым валом

Обзор продукта
RP28 — планетарный редуктор / мотор-редуктор диаметром 28 мм, разработанный для промышленных и прецизионных применения, таких как электро-клапаны с высокой нагрузкой, робото-приводы и медицинская аппаратура. Редуктор имеет внешний диаметр 28 мм, выход на шарикоподшипниках и несколько диапазонов передаточных чисел. Номинальный момент до 1,0 N·m, кратковременные пики до 3,0 N·m.

Ключевые факты для закупщиков и инженеров

• Категория продукта: Планетарные мотор-редукторы и редукторы
• Семейство моторов: Планетарный мотор-редуктор / редуктор
• Бренд / изготовитель: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Типичные применения: электроприводы клапанов с высокой нагрузкой, роботизированные приводы, медицинское оборудование

Основные области применения и решения

• Промышленная автоматизация и электроклапаны: Применяется в промышленных клапанах управления потоком, приводах заслонок и торговых автоматах. Выход на шарикоподшипниках обеспечивает стабильную передачу при частых циклах пуск/стоп и высоких боковых нагрузках; номинальный момент до 1,0 N·m.
• Робототехника и прецизионное движение: Используется в приводах колесных ступиц инспекционных роботов, медицинских перистальтических насосах и вращающихся рекламных дисплеях. Может выдерживать кратковременные ударные моменты до 3,0 N·m для защиты оборудования при перегрузке.

Технические характеристики редуктора RP28
Передаточное отношение | Ступени | Длина L (мм) | Номинальный момент | Максимальный кратковременный момент | КПД
1/4 ~ 1/5 | 1 | 23.3 ±0.5 | 0.1 N·m | 0.3 N·m | 90%
1/16 ~ 1/25 | 2 | 29.0 ±0.5 | 0.4 N·m | 1.2 N·m | 81%
1/64 ~ 1/125 | 3 | 34.7 ±0.5 | 0.8 N·m | 2.4 N·m | 73.9%
1/256 ~ 1/625 | 4 | 40.4 ±0.5 | 1.0 N·m | 3.0 N·m | 66%

Механические параметры

• Внешний диаметр редуктора: 28 мм
• Диаметр вала: 6 мм (D-профиль 5,5 мм)
• Выходной вал поддерживается шарикоподшипниками
• Максимальная радиальная нагрузка: 50 N
• Максимальная осевая нагрузка: 30 N

Настройка и примечания по закупке

• Возможна OEM/ODM кастомизация по напряжению, скорости, крутящему моменту, форме вала, кабелю/разъёму, интеграции редуктора и требованиям к управлению
• Совместим с моторами серии 28 мм (напр., RS-385/395) в щёточном и бесщёточном исполнении
• Варианты выходного вала: 6 мм с шпоночным пазом, резьбой или двойным плоским профилем; длина и конфигурация на заказ
• Поддерживает кратковременные пики момента до 3,0 N·m для приложений с высоким пусковым моментом

Конструктивные особенности

• Шарикоподшипники: повышенная радиальная и осевая нагрузка по сравнению со втулочными подшипниками
• Шестерни из порошковой металлокерамики: материал высокой плотности, стойкий к износу и ударам
• Валидация запрессовки: центр вала проверен на запрессовку до 60 N
• Соответствие: RoHS / REACH

Характеристики / техническое резюме

• Модель / серия: RP28
• Внешний диаметр: 28 мм
• Диаметр вала: 6 мм (D-flat 5,5 мм)
• Доступные диапазоны передаточных чисел: 1/4~1/5, 1/16~1/25, 1/64~1/125, 1/256~1/625
• Ступени: 1, 2, 3, 4
• Длины L (мм): 23.3 ±0.5, 29.0 ±0.5, 34.7 ±0.5, 40.4 ±0.5
• Номинальный момент: 0.1 N·m (1 ступень) до 1.0 N·m (4 ступени)
• Максимальный кратковременный момент: до 3.0 N·m
• КПД по ступеням: 90%, 81%, 73.9%, 66%
• Максимальная радиальная нагрузка: 50 N
• Максимальная осевая нагрузка: 30 N
• Тип подшипника: шарикоподшипники (стандарт)
• Материалы / особенности: шестерни из порошкового металла, центр вала прошёл проверку запрессовки
