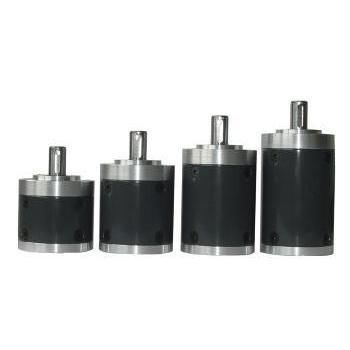

Мотор-редуктор BLDC RP52

планетарныйкоаксиальныйсо сплошным валом

Обзор продукта
RP52 — планетарный мотор-редуктор / редуктор диаметром 52 мм от KWC Motor. Имеет выход, опирающийся на шарикоподшипники, стандартный выходной вал 12 мм и диапазон передаточных отношений примерно от 1/3,6 до 1/307. Номинальный момент до 30 N·m, кратковременный пик до 90 N·m. Предназначен для интеграции в мобильные платформы и промышленное оборудование, требующее компактного и высокоотношенного редуктора.

Ключевые факты для инженеров и закупщиков

• Категория продукта: Планетарные мотор-редукторы и редукторы
• Модель: RP52
• Бренд / производитель: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Типичные области применения: приводы колес AGV/AMR, мобильные шасси, лебёдки, солнечные трекеры, исполнительные механизмы для строительной техники

Сигналы спецификации

• Диаметр корпуса: 52 мм
• Выходной вал: 12 мм (опции шпонки / D-образного вала)
• Подшипники: шарикоподшипники для восприятия радиальных и осевых нагрузок

Основные применения и решения

• Тяжёлые AGV и мобильные шасси: Подходит для складских AGV, AMR и шасси сервисных роботов. Обеспечивает до 30 N·m номинального момента и 12 мм вал для прямого привода ступичных/колёсных систем при больших нагрузках.
• Промышленные лебёдки и инженерная техника: Применим в внедорожных лебёдках, PV-трекерах и приводах строительной техники. Выход на подшипниках выдерживает радиальную нагрузку до 300 N и осевое усилие до 200 N для наружных условий эксплуатации.

Технические характеристики редуктора RP52
Передаточное число | Ступени | Длина L (мм) | Номинальный момент | Макс. кратковременный момент | КПД
1/3,6 ~ 1/5,33 | 1 | 45,7 ±0,5 | 3 N·m | 9 N·m | 90%
1/13 ~ 1/28 | 2 | 57,2 ±0,5 | 12 N·m | 36 N·m | 81%
1/43 ~ 1/121 | 3 | 68,5 ±0,5 | 24 N·m | 72 N·m | 73%
1/154 ~ 1/307 | 4 | 79,8 ±0,5 | 30 N·m | 90 N·m | 66%

Механические параметры

• Внешний диаметр редуктора: 52 мм
• Диаметр вала: 12 мм (стандарт; опции: шпонка, D-профиль)
• Выходной вал на шарикоподшипниках
• Макс. радиальная нагрузка: 300 N
• Макс. осевая нагрузка: 200 N
• Макс. усилие запрессовки: 300 N

Настройка и рекомендации по закупке
KWC Motor поддерживает OEM/ODM-настройки по напряжению, скорости, моменту, конструкции вала, кабель/разъёмы, интеграции редуктора и требованиям к управлению. Цены и окончательные спецификации подтверждаются после определения области применения, количества и параметров кастомизации.

Почему KWC RP52?

• Высокие номинальные и пиковые моменты: До 30 N·m номинала и 90 N·m кратковременного пика для ударных ситуаций.
• Значимая радиальная/осевая опора: Конструкция на шарикоподшипниках выдерживает радиальные нагрузки до 300 N и осевые до 200 N.
• Гибкие варианты вала и подбора мотора: Стандартный вал 12 мм с опциями шпонки, D-профиля или шлицев; совместим с 50 мм семейством моторов или мощными BLDC.
• Опции интеграции: Улучшения уплотнений / IP, варианты энкодера и разъёмов по запросу.

FAQ по закупкам (выборочно)

• В: Чем RP52 отличается от RP48? О: RP52 увеличивает радиальную нагрузку с 200 N до 300 N, осевую с 100 N до 200 N, номинальный момент с 20 N·m до 30 N·m и кратковременный ударный момент с 60 N·m до 90 N·m.
• В: Каков диаметр выходного вала и есть ли шпонка? О: Стандартный цельный вал 12 мм. Шпонка, D-профиль или механическая обработка по чертежу доступны для высоких передаваемых моментов.
• В: Подходит ли редуктор для платформ AGV? О: Да. Радиальная прочность 300 N и ударная устойчивость 90 N·m отвечают требованиям тяжёлых нагрузок колес AGV и ударных ситуаций.

Характеристики / Технические спецификации

• Модель: RP52
• Внешний диаметр: 52 мм
• Диаметр вала: 12 мм (настраиваемый)
• Стандарт: шарикоподшипники
• Номинальные моменты (пример): 3 N·m / 12 N·m / 24 N·m / 30 N·m
• Кратковременные допустимые моменты (пример): 9 N·m / 36 N·m / 72 N·m / 90 N·m
• Радиальная нагрузка: макс. 300 N
• Осевая нагрузка: макс. 200 N
• Макс. усилие запрессовки: 300 N
• Диапазон редукции: ~1/3,6 до ~1/307 (в зависимости от ступеней)
• КПД: 66%–90% (в зависимости от отношения и ступеней)
