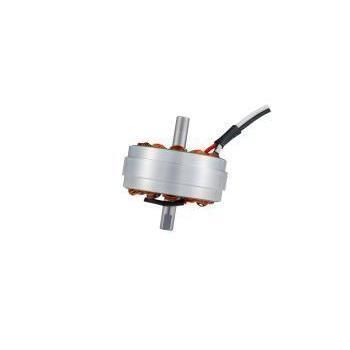

Бесщеточный двигатель RB-4115-C8 series

BLDC6 В12 В

Обзор продукта
RB-4115-C8 — это бесщеточный DC-мотор (BLDC) диаметром 41 мм с низкопрофильной конструкцией внешнего ротора и плоским корпусом толщиной 30 мм. Он предназначен для медицинского и прецизионного оборудования, где требуются компактная интеграция, низкий уровень шума и стабильная работа, например для аппаратов ИВЛ, концентраторов кислорода и небольших насосов.

Ключевые факты для инженеров и закупщиков

• Категория продукта: бесщеточные DC-моторы (BLDC)
• Типичный размер: 41 мм
• Производитель: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Типичные применения: аппараты ИВЛ, концентраторы кислорода, медицинские насосы, компактные центрифуги

Сигналы спецификации

• Диаметр: 41 мм
• Длина корпуса (плоская): 30 мм
• Конфигурация: внешний ротор, доступны варианты medical-grade

Целевые применения и решения

• Аппараты ИВЛ и концентраторы кислорода: низкопрофильный внешний ротор обеспечивает большую инерцию и работу BLDC с низким уровнем шума для стабильного и тихого воздушного потока в бытовых/медицинских аппаратах ИВЛ и портативных концентраторах кислорода.
• Медицинские насосы и центрифуги: компактный форм-фактор упрощает интеграцию в инфузионные насосы и небольшие центрифуги, обеспечивая медицинскую надежность и хорошую переходную динамику.

Технические спецификации
Источник данных: спецификация KWC RB-4115-C8. Напряжение, скорость и длина вала настраиваются.

Модель | Диапазон рабочего напряжения | Номинальное напряжение | Скорость холостого хода | Скорость @ макс. КПД | Крутящий момент @ макс. КПД | Выходная мощность
RB-4115-C8-N-01 | 9.0V – 16.0V | 12.0V | 2600 rpm | 2100 rpm | 663 g·cm | 15.0 W
RB-4115-C8-N-02 | 9.0V – 16.0V | 13.0V | 2800 rpm | 2300 rpm | 714 g·cm | 17.0 W
RB-4115-C8-N-03 | 6.0V – 26.0V | 18.0V | 2600 rpm | 2100 rpm | 663 g·cm | 15.0 W
RB-4115-C8-N-04 | 6.0V – 26.0V | 24.0V | 2600 rpm | 2100 rpm | 663 g·cm | 15.0 W

Настройка и закупочные примечания
KWC Motor поддерживает OEM/ODM-настройку рабочего напряжения, скорости, характеристик крутящего момента, конструкции вала (длина, D-образный вал или резьба), опций кабеля/разъема, интеграции редуктора или энкодера, а также целей по EMC/шуму. Параметры производительности и механические интерфейсы могут быть изменены после рассмотрения применения. Цена формируется после подтверждения спецификаций, количества и требований к кастомизации.

Ключевые сравнения

• Форм-фактор: низкопрофильный внешний ротор (толщина 30 мм) по сравнению со стандартными 41 мм моторами с более длинным корпусом.
• Динамика крутящего момента: быстрая переходная реакция с высокой способностью к блокировке (см. данные серии).
• Шум в работе: ультранизкий уровень шума, ориентированный на приложения для аппаратов ИВЛ.

Информация по закупкам / заказам

• MOQ: гибкий; образцы доступны (1–5 шт.); пилотные заказы обычно 100–500 шт.; для массового производства рекомендуется от 1 000 шт.
• Упаковка: промышленная упаковка в блистерных лотках с усиленными внешними коробками; паллетная упаковка для экспорта доступна для крупных заказов.
• Техническое описание / чертежи: паспорт изделия и монтажные чертежи доступны по запросу.

Характеристики / техническое резюме

• Модель: RB-4115-C8
• Тип мотора: бесщеточный DC-мотор (BLDC), внешний ротор, варианты medical-grade
• Диаметр: 41 мм (оптимизированный макс. диаметр до φ45.5 мм)
• Длина корпуса: 30 мм (плоский профиль)
• Номинальные напряжения: 12V, 13V, 18V, 24V (в зависимости от варианта)
• Скорости: прибл. 2600–2800 rpm холостой ход; 2100–2300 rpm @ макс. КПД
• Крутящий момент @ макс. КПД: ~663–714 g·cm
• Выходная мощность: 15.0–17.0 W в зависимости от варианта
• Соответствие и тестирование: тесты шума и тока, проверки RoHS/REACH согласно заводскому процессу
