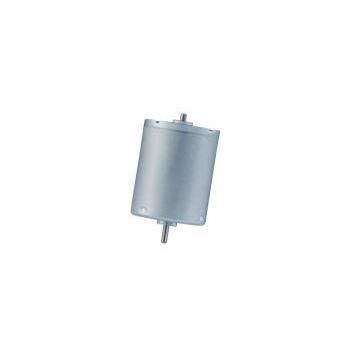

Бесщеточный двигатель RB-2430-9C series

BLDC6 В12 В

Обзор продукта
RB-2430-9C — бесщёточный DC-двигатель (BLDC) класса 24 мм с удлинённым корпусом 30,8 мм и конструкцией с внешним ротором. Увеличенная магнитная цепь и объём обмотки повышают плотность момента (серийный максимум до 76 g·cm) при компактных габаритах. Подходит для компактных приводов с высокой нагрузкой и требованием точности в медицинской и промышленной технике.

Ключевые факты для инженеров и закупщиков

• Категория продукта: бесщёточные DC-двигатели (BLDC)
• Модель: RB-2430-9C (варианты N-01–N-04)
• Бренд / производитель: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Типичные применения: хирургические электроприборы, медицинские центрифуги, насосы, электроклапаны, вакуумные насосы, устройства персонального ухода

Основные показатели спецификации

• Диаметр: класс 24 мм
• Длина корпуса (удлинённая): 30,8 мм
• Внешний ротор (высокий момент инерции)
• Максимальный момент (серия): до 76 g·cm

Настройка и рекомендации по закупке
Поддерживается OEM/ODM: рабочее напряжение, номинальная скорость, настройка крутящего момента, тип/длина вала, схема крепления, варианты проводки/разъёмов, предустановка редуктора/энкодера, цели по ЭМС/шуму. Окончательные цены и сроки уточняются после подтверждения применения, электрических/механических требований и объёмов.

Целевые применения и решения

• Медицинская техника: хирургические приводы, медицинские центрифуги, электронные тонометры — бесщёточная конструкция снижает EMI и повышает надёжность.
• Управление жидкостями и малые приводы: электроклапаны, вакуумные насосы, воздушные/водяные насосы, массажные/персональные устройства — стабильная работа при переменных нагрузках.

Технические характеристики
Источник данных: datasheet KWC RB-2430-9C. Доступна глубокая кастомизация.
Модель | Диапазон рабочего напряжения | Номинальное напряжение | Скорость на холостом ходу | Скорость при макс. эффективности | Момент при макс. эффективности | Выход (при макс. эффективности)
RB-2430-9C-N-01 | 5.0V - 9.0V | 6.0V | 4800 rpm | 3694 rpm | 34.5 g·cm | 1.31 W
RB-2430-9C-N-02 | 6.0V - 12.0V | 9.0V | 5300 rpm | 4184 rpm | 47.8 g·cm | 2.05 W
RB-2430-9C-N-03 | 9.0V - 16.0V | 12.0V | 8010 rpm | 6800 rpm | 66.7 g·cm | 4.40 W
RB-2430-9C-N-04 | 19.0V - 26.0V | 24.0V | 7800 rpm | 6280 rpm | 76.0 g·cm | 4.90 W

Замечания по конструкции
Конструкция с внешним ротором обеспечивает больший момент инерции, что даёт более плавную стабильность скорости и повышенный момент при переменных нагрузках. При длительной работе под высокой нагрузкой проверить тепловые ограничения и режимы работы.

Качество и производство

• Прямое заводское производство с собственным инструментальным парком и автоматизированной сборкой.
• 100% проверка по шуму и току; соответствие RoHS/REACH.
• Гибкие возможности для образцов, мелких партий и серийного производства.

Характеристики / Техническое резюме

• Модель: серия RB-2430-9C
• Бренд: KWC Motor (Dongguan KWC Machinery Co., Ltd.)
• Тип: бесщёточный DC-двигатель (BLDC), внешний ротор
• Диаметр: ≈24 мм; Длина корпуса: 30,8 мм
• Макс. крутящий момент серии: до 76 g·cm
• Доступные номинальные напряжения и скорости: см. технические спецификации
• Типичные применения: хирургические инструменты, медицинские центрифуги, насосы, электроклапаны, вакуумные насосы, устройства персонального ухода
• Возможности кастомизации: напряжение, скорость, момент, форма/длина вала, варианты крепления, интеграция редуктора/энкодера, проводка, оптимизация ЭМС/шума
