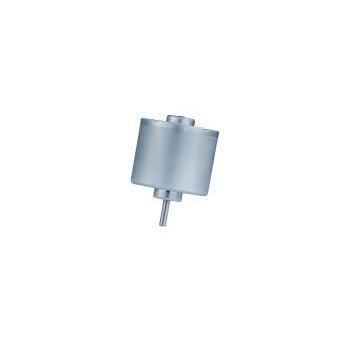

Бесщеточный двигатель RB-3630-68 series

BLDC6 В12 В

Обзор продукта
RB-3630-68 — бесщеточный DC-двигатель (BLDC) с внешним ротором диаметром 36 мм, разработанный для компактных применений, требующих плавного вращения на низких скоростях. Типичные области применения: моторизованные шторы, банкоматы (ATM), торговые автоматы и клапаны. Удлинённый корпус 30 мм повышает момент инерции и развиваемый крутящий момент до 170.8 g·cm.

Ключевые факты для инженеров и закупщиков

• Категория продукта: Бесщеточные DC-двигатели
• Семейство моторов: Внешний ротор BLDC
• Бренд / производитель: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Типичные применения: моторизованные шторы, банкоматы, торговые автоматы, клапаны

Основные показатели

• Диаметр: 36 mm
• Крутящий момент: до 170.8 g·cm

Настройка и примечания по закупке
KWC Motor предоставляет OEM/ODM настройки по напряжению, скорости, крутящему моменту, конструкции вала, опциям кабелей/коннекторов, интеграции редуктора, энкодера и требованиям EMC/шума. Окончательные цены и сроки поставки оговариваются после подтверждения применения, спецификаций и объёма заказа.

Целевые применения и решения
Благодаря 36 mm внешнему ротору и 30 mm удлинённому корпусу RB-3630-68 обеспечивает высокий момент инерции и крутящий момент (максимум при эффективной точке до 170.8 g·cm). Подходит для:

• Умный дом и системы безопасности: моторизованные шторы, автоматические двери/окна, контроллеры освещения, системы доступа — тихая работа и снижение рывков на низких скоростях.
• Финансовая и коммерческая автоматизация: модули выдачи наличных банкоматов, торговые автоматы, электрические клапаны — плоский профиль с высоким крутящим моментом для точного механического управления.

Технические характеристики
* Источник данных: технический паспорт KWC RB-3630-68. Доступна глубокая кастомизация напряжения, скорости и длины вала.

Таблица спецификаций
Модель | Диапазон рабочей напряжения | Номинальное напряжение | Скорость холостого хода | Скорость при макс. эффективности | Крутящий момент при макс. эффективности | Выход (при макс. эффективности)
RB-3630-68-N-01 | 9.0V - 14.0V | 12.0V | 2950 rpm | 2251 rpm | 136.9 g·cm | 3.2 W
RB-3630-68-N-02 | 19.0V - 26.0V | 24.0V | 4680 rpm | 3562 rpm | 153.0 g·cm | 5.6 W
RB-3630-68-N-03 | 19.0V - 26.0V | 24.0V | 11900 rpm | 9065 rpm | 170.8 g·cm | 15.9 W
RB-3630-68-N-04 | 5.8V - 12.0V | 6.0V | 3000 rpm | 2300 rpm | 102.0 g·cm | 2.42 W

Примечания по кастомизации
Длина и форма вала, монтажные отверстия, предустановка редукторов/энкодеров, а также меры по снижению EMI/шума могут быть адаптированы под требования проекта. Сроки поставки и цены зависят от подтверждённых спецификаций и объёма заказа.

FAQ по закупкам

• MOQ: Гибкие условия заказа. Образцы 1–5 шт.; пилотные серии 100–500 шт.; серийное производство обычно от 1 000 шт.
• Чертежи / Технический паспорт: PDF-спецификация и чертежи доступны по запросу.
• Упаковка: Промышленные блістерные лотки и усиленные коробки; паллетная упаковка для экспорта доступна.

Характеристики / технические спецификации

• Серия моделей: RB-3630-68
• Тип мотора: 36 mm внешний ротор BLDC
• Диаметр: 36 mm
• Длина корпуса: 30 mm
• Максимальный заявленный крутящий момент: до 170.8 g·cm (в зависимости от варианта)
• Доступные номинальные напряжения: 6.0V, 12.0V, 24.0V
• Скорости холостого хода по вариантам: 2950 rpm, 4680 rpm, 11900 rpm, 3000 rpm
• Выходы при макс. эффективности: 2.42 W, 3.2 W, 5.6 W, 15.9 W
• Типичные применения: моторизованные шторы, банкоматы, торговые автоматы, клапаны, автоматические двери/окна, контроллеры освещения, системы доступа
• Поддерживаемая настройка: напряжение, скорость, крутящий момент, конструкция вала, интеграция редуктора, энкодер, провода/клеммы, цели по EMI/шуму
• Качество: 100% тестирование по шуму и току; соответствие RoHS/REACH
