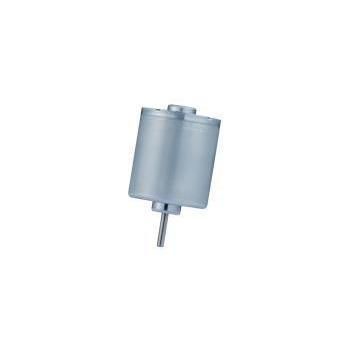

Бесщеточный двигатель RB-3640-68 series

BLDC12 В24 В

Обзор продукта

Ключевые факты для инженеров-покупателей

• Категория продукта: Бесколлекторные DC-двигатели (BLDC)
• Семейство: Внешний ротор (Outer rotor) BLDC
• Бренд / производитель: KWC Motor (Dongguan KWC Machinery Co., Ltd.)
• Типичные применения: смешиватели, центрифуги, вентиляторы, насосы

Основные характеристики

• Диаметр: 36 мм
• Длина корпуса: 40 мм
• Макс. момент (серия): до 269.9 г·см

Целевые применения и решения

• Медицинское и лабораторное оборудование: Предназначен для центрифуг, миксеров и хирургических приводов; внешний ротор с высокой инерцией обеспечивает стабильность оборотов на высоких rpm.
• Промышленная обработка жидкостей и перемещение воздуха: Подходит для мощных воздуходувок/вентиляторов, микропомп, водяных насосов и электрических приводов; высокая удельная мощность для нагрузки с высоким сопротивлением.

Технические характеристики (таблица)
Модель | Диапазон рабочих напряжений | Номинальное напряжение | Скорость холостого хода | Скорость при макс. КПД | Момент при макс. КПД | Выход (при макс. КПД)
RB-3640-68-N-01 | 9.0V - 14.0V | 12.0V | 7,930 rpm | 6,405 rpm | 269.9 g·cm | 26.46 W
RB-3640-68-N-02 | 19.0V - 26.0V | 24.0V | 3,420 rpm | 2,920 rpm | 114.1 g·cm | 11.19 W
RB-3640-68-N-03 | 19.0V - 26.0V | 24.0V | 16,020 rpm | 13,416 rpm | 241.2 g·cm | 33.2 W
RB-3640-68-N-04 | 8.0V - 26.0V | 12.0V | 4,475 rpm | 3,840 rpm | 204.0 g·cm | 8.04 W

Сравнение (итог)
Параметр сравнения | KWC RB-3640-68 (40 мм внешний ротор) | Стандартный 36 мм мотор
Плавность момента | Отлично (высокая инерция) | Стандартно
Выход момента | Очень высокий (макс. 269.9 г·см) | Ограничен длиной корпуса
Плотность мощности | Очень высокая (макс. 33.2 W) | Стандартно
Длина корпуса | 40 мм (мощная версия) | Разная

Примечания по кастомизации

• Длина и тип вала (D-вал / резьбовой), схема монтажных отверстий
• Параметры производительности: напряжение, скорость, момент
• Опции предварительной сборки: редукторы, энкодеры, проводка и клеммы
• Платы управления, меры по EMC и подавлению шума по запросу

Вопросы по покупке (FAQ)

• Минимальный объем заказа (MOQ): гибкий. Образцы доступны (1–5 шт.). Пилотные партии обычно 100–500 шт.; серийное производство от ~1 000 шт. в зависимости от спецификации.
• Упаковка: промышленные лотки (blister) + усиленные внешние коробки; доступна паллетная экспортная упаковка.

Характеристики / технические спецификации

• Семейство моделей: RB-3640-68 (варианты N-01 / N-02 / N-03 / N-04)
• Тип ротора: Внешний ротор
• Диаметр: 36 мм
• Длина корпуса: 40 мм
• Макс. крутящий момент: до 269.9 г·см
• Макс. скорость холостого хода наблюдаемая: до 16,020 rpm
• Номинальные напряжения: 12.0 V и 24.0 V в зависимости от модели
• Диапазоны рабочих напряжений: 8.0V–26.0V в зависимости от варианта
• Макс. выходная мощность (при макс. КПД): до 33.2 W
• Типичные применения: смешиватели, центрифуги, вентиляторы, насосы, медицинское/лабораторное оборудование, системы обработки жидкостей и воздуха
