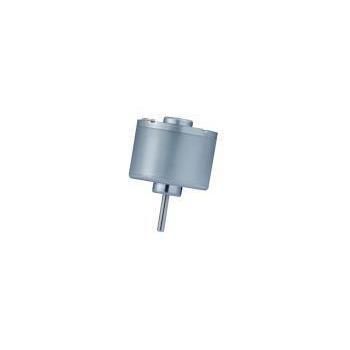

Бесщеточный двигатель RB-3626-68 series

DCBLDC12 В

Обзор продукта
RB-3626-68 — бесщеточный DC-мотор (BLDC) с наружным ротором, рассчитанный на компактные применения с высокой плотностью крутящего момента и низкой вибрацией. Номинальный диаметр 36 мм, плоская длина корпуса 26 мм; крутящий момент в точке максимальной эффективности до 170,8 g·cm в зависимости от модели.

Ключевые факты для инженеров и закупщиков

• Категория продукта: Бесщеточные DC-моторы (BLDC)
• Семейство моторов: Наружный ротор (Outer-rotor) BLDC
• Бренд / производитель: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Типичные применения: банкоматы, торговые автоматы, офисная техника, насосы, приборы личной гигиены

Показатели спецификации

• Диаметр: 36 мм
• Длина корпуса: 26 мм
• Крутящий момент (при макс. КПД): до 170.8 g·cm (зависит от модели)

Целевые приложения и решения
Конструкция с наружным ротором и компактный профиль RB-3626-68 обеспечивают большую вращательную инерцию и плотность крутящего момента по сравнению с внутренними роторами аналогичного размера, что дает стабильное и тихое приведение в ограниченном пространстве. Типичные интеграции:

• Финансы и офисная автоматизация: банкоматы, торговые автоматы, принтеры, проекторы — точное движение в компактных корпусах.
• Медицина и устройства личного ухода: микропомпы, электроприводные клапаны, массажёры, электробритвы — снижение вибрации и шума.

Технические характеристики (модели и производительность)
Model | Диапазон рабочей напряжения | Номинальное напряжение | Скорость холостого хода | Скорость при макс. КПД | Крутящий момент при макс. КПД | Мощность (при макс. КПД)
RB-3626-68-N-01 | 9.0V - 14.0V | 12.0V | 2950 rpm | 2251 rpm | 136.9 g·cm | 3.2 W
RB-3626-68-N-02 | 19.0V - 26.0V | 24.0V | 4680 rpm | 3562 rpm | 153.0 g·cm | 5.6 W
RB-3626-68-N-03 | 19.0V - 26.0V | 24.0V | 11900 rpm | 9065 rpm | 170.8 g·cm | 15.9 W
RB-3626-68-N-04 | 8.0V - 26.0V | 9.0V | 2800 rpm | 1900 rpm | 137.7 g·cm | 2.69 W

Настройки и примечания по интеграции

• Возможны OEM/ODM настройки: напряжение, регулировка скорости/крутящего момента, конструкция вала (D-shaft, резьбовой), длина вала и крепёжные отверстия.
• Опции предварительной сборки: шестерни, червяк, энкодеры, индивидуальные провода/разъёмы.
• По проекту возможна реализация мер по EMI/шуму, интеграция энкодера или платы управления.

Сравнение (выбранные пункты)
Пункт сравнения | KWC RB-3626-68 (наружный ротор) | Стандартный 36mm внутренний ротор
Плавность крутящего момента | Отлично (высокая инертность) | Стандартно
Выход крутящего момента | Сильный (Max 170.8 g·cm) | Ограничен конструкцией ротора
EMI | Низкий (без искрообразования) | У выше у коллекторных/щеточных типов
Длина корпуса | 26 мм (плоский дизайн) | Обычно длиннее

Закупки и производственные примечания

• MOQ и образцы: Гибкие условия; образцы 1–5 шт. доступны; пилотные партии 100–500 шт.; серийное производство рекомендуется от ~1 000 шт.
• Упаковка: Промышленные блистерные лотки + усиленные наружные коробки; возможна паллетная упаковка для экспорта.
• Качество и испытания: 100% инспекция, включая тесты шума и тока; соответствует RoHS/REACH. Типичный срок изготовления образца 7–14 дней.

Характеристики / технические спецификации

• Семейство моделей: RB-3626-68
• Тип мотора: BLDC с наружным ротором
• Диаметр: 36 мм
• Длина корпуса: 26 мм
• Макс. крутящий момент: до 170.8 g·cm
• Диапазоны рабочих напряжений: 8.0V–26.0V (зависит от модели)
• Номинальные напряжения: 9.0V, 12.0V, 24.0V
• Скорости на холостом ходу: ≈2,800–11,900 rpm в зависимости от модели
• Мощность (при макс. КПД): ≈2.69 W–15.9 W в зависимости от модели
• Возможности кастомизации: напряжение, скорость, крутящий момент, длина/тип вала, монтажные отверстия, предсборка шестерен/энкодеров, меры по EMI/шуму
