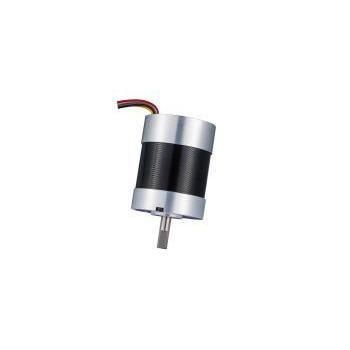

Бесщеточный двигатель RB-5740-68 series

BLDC12 В18V

Обзор продукта

RB-5740-68 — бесщёточный DC-мотор (BLDC) класса 57 мм от KWC Motor с компактной длиной корпуса 38,9 мм и повышенным магнитным потоком ротора, обеспечивающим высокую плотность крутящего момента и мощности. Номинальный момент достигает до 700 g·cm (варианты N-03 / N-04), блокировочный момент близок к 2,8–3 kg·cm, подходит для применений с ограниченным пространством и высоким требованием по моменту.

Ключевые сведения для инженеров и закупщиков

• Категория продукта: Бесщёточные DC-моторы
• Семейство моторов: BLDC
• Бренд / производитель: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Типичные применения: Робототехника, интеллектуальные газонокосилки, центрифуги, коммерческие кухонные процессоры, AGV/сервисные роботы

Параметры-ориентиры

• Диаметр: 57 мм (класс NEMA 23)
• Длина корпуса: 38,9 мм (низкопрофильная)
• Номинальный момент (макс.): до 700 g·cm

Настройка и примечания по поставке
Поддерживаются OEM/ODM настройки: рабочее напряжение, скорость, регулировка момента, конструкция вала (длина, D-образный вал, резьба), монтажные отверстия, варианты кабелей/разъёмов, интеграция редуктора, опции энкодера/предсборки и требования по EMC/шуму. Механические размеры и электрические параметры могут быть адаптированы под проект. Цена и сроки зависят от подтверждённой модификации, объёма и объёма кастомизации.

Целевые применения и решения

• Сервисная робототехника и уличные приводы: приводы для роботизированных газонокосилок, коммерческих сервис-роботов и AGV; низкопрофильный корпус 38,9 мм упрощает интеграцию в ступицы колёс или шасси.
• Лабораторное оборудование и коммерческая переработка пищи: подходит для высокоскоростных центрифуг и коммерческих пищевых процессоров, где требуются стабильный низкоскоростной момент и плавная работа на высокой скорости.

Технические характеристики
* Источник данных: спецификация KWC RB-5740-68. Напряжение, скорость и длина вала настраиваются.

RB-5740-68-N-01 | Диапазон напряжения: 6.0V – 15.0V | Номинальное напряжение: 12.0V | Скорость холостого хода: 2550 rpm | Скорость @ макс. КПД: 2370 rpm | Момент @ макс. КПД: 131.3 g·cm | Мощность: 12.87 W
RB-5740-68-N-02 | 8.0V – 26.0V | 24.0V | 4980 rpm | 4524 rpm | 265.1 g·cm | 25.99 W
RB-5740-68-N-03 | 18.0V – 26.0V | 24.0V | 6000 rpm | 5250 rpm | 700.0 g·cm | 68.63 W
RB-5740-68-N-04 | 18.0V – 26.0V | 18.0V | 6000 rpm | 5250 rpm | 700.0 g·cm | 68.63 W

Сравнительные преимущества (57 мм vs типичный 42 мм)

• Возможности по моменту: RB-5740-68: до 700 g·cm vs 42 мм типично < 400 g·cm
• Выходная мощность: до ~68.6 W vs 42 мм типично < 40 W
• Блокировочный/пиковый момент: высокий пиковый момент (~2.8–3 kg·cm)
• Конструкция мотора: широкое 57 мм шасси, низкопрофильное и стабильное vs более тонкая и удлинённая форма у меньших моторов

Производство, качество и заметки по заказу

• Прямое производство на заводе с отделом оснастки и автоматизированными линиями сборки, поддержка от прототипа до объёмной серийной сборки.
• Контроль качества: 100% инспекция, включая тесты шума и тока; соответствует RoHS / REACH.
• Образцы и сроки: стандартные образцы обычно доступны за 7–14 дней; производственные мощности поддерживают стабильное массовое производство.
• Рекомендации по MOQ: образцы 1–5 шт. возможны; пилотные заказы 100–500 шт.; серийное производство рекомендуется от ~1 000 шт.
• Упаковка: промышленная blister-tray упаковка + усиленные картонные коробки; паллетирование для экспорта доступно.

Характеристики / техническое резюме

• Коммерческое обозначение: RB-5740-68
• Бренд: KWC Motor (Dongguan KWC Machinery Co., Ltd.)
• Тип мотора: Бесщёточный DC-мотор (BLDC)
• Внешний диаметр: 57 мм (NEMA 23)
• Длина корпуса: 38,9 мм (компактный низкопрофиль)
• Номинальный момент (макс): до 700 g·cm (в зависимости от варианта)
• Блокировочный момент: прибл. 2,8–3 kg·cm
• Доступные номинальные напряжения: 12 V, 18 V, 24 V (зависит от модели)
• Скорости холостого хода / при макс. КПД: ~2 550 до 6 000 rpm в зависимости от модели
• Максимальная заявленная мощность: до 68,63 W
• Возможности кастомизации: напряжение, скорость, момент, длина/тип вала, монтажные отверстия, опциональная предсборка с редуктором/энкодером, жгуты, меры по EMC/шуму
• Соответствие и испытания: RoHS / REACH; шумовые и токовые испытания перед отгрузкой
