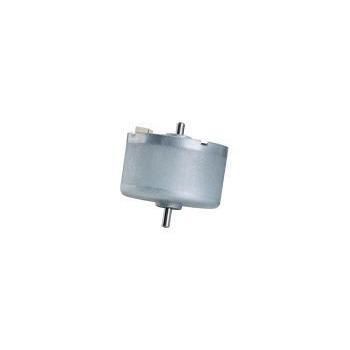

Бесщеточный двигатель RB-2415-9C series

с электронной коммутациейс постоянным токомBLDC

Обзор продукта
RB-2415-9C — бесщеточный DC‑мотор (BLDC) класса 24 мм, производитель KWC Motor, Dongguan KWC Machinery Co., Ltd. Компактный плоский корпус (диаметр 24,4 мм, типовая длина корпуса 15,1 мм). Предназначен для микро-приводов с низким уровнем шума и низким EMI; доступен в нескольких вариантах напряжения и с конфигурируемыми опциями для насосов, клапанов, приводов и «умных» устройств.

Ключевые факты для инженеров и закупок

• Категория продукта: бесщеточные DC‑моторы
• Семейство: Brushless DC Motor (BLDC)
• Бренд / производитель: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Типичные применения: медицинские микропомпы, электрические клапаны, фены, массажёры, компрессоры, водяные насосы, вакуумные насосы, небольшие исполнительные механизмы

Ключевые параметры

• Диаметр: 24,4 мм
• Длина корпуса: 15,1 мм (типично)
• Рабочее / номинальное напряжение: 4,5 В – 24,0 В (в зависимости от варианта)
• Холостой ход: 3 100 – 6 200 об/мин
• Крутящий момент при макс. КПД: 17,1 – 20,4 g·cm

Настройка и примечания по закупке
KWC Motor обеспечивает OEM/ODM‑настройки: напряжение, скорость, момент, конструкция/длина вала, проводка/разъёмы, интеграция редуктора/энкодера и целевые показатели шума/EMC. Доступна глубокая кастомизация (длина вала, форма вала, настройка параметров). Окончательная цена и сроки подтверждаются после согласования спецификаций, объёма и требований к настройке.

Целевые применения и решения

• Медицинская прецизионная техника и управление жидкостями
  • Разработан для обеспечения плавного и стабильного привода медицинских микропомп, медицинских смесителей, вакуумных, воздушных и водяных насосов.
  • Низкий уровень EMI в сочетании с корректным драйвером и проектировкой сборки может удовлетворить строгие требования EMC; подходит для точного управления электрическими клапанами.
• Приборы личного ухода и красоты
  • Варианты с высокой скоростью и низким уровнем шума подходят для высокоскоростных фенов, электробритв, плоек, выпрямителей и массажных приборов.

Технические спецификации
Источник данных: datasheet KWC RB-2415-9C. Возможна глубокая кастомизация напряжения, скорости и длины вала.
Model | Operating Voltage Range | Nominal Voltage | No-Load Speed | Max Efficiency Speed | Max Efficiency Torque | Output (at Max Efficiency)
RB-2415-9C-N-01 | 4.5V - 6.0V | 4.8V | 3100 rpm | 2276 rpm | 17.1 g·cm | 0.40 W
RB-2415-9C-N-02 | 9.0V - 16.0V | 12.0V | 6200 rpm | 4975 rpm | 20.4 g·cm | 1.04 W
RB-2415-9C-N-03 | 6.0V - 12.0V | 7.2V | 3100 rpm | 2276 rpm | 17.1 g·cm | 0.40 W
RB-2415-9C-N-04 | 9.0V - 24.0V | 18.0V | 6200 rpm | 4975 rpm | 20.4 g·cm | 1.04 W

FAQ по закупкам (выдержка)

• Минимальный объем заказа (MOQ): Гибкие условия заказа. Нет MOQ для образцов (1–5 шт.); опытные партии обычно 100–500 шт.; серийное производство обычно от 1 000 шт.
• Чертежи / Datasheet: Чертежи и PDF‑файлы с техническими данными предоставляются по запросу.
• Упаковка: Промышленные блистерные лотки + усиленные внешние коробки для защиты от ударов и ESD; возможна паллетная упаковка для экспорта.

Особенности / Техническое резюме

• Модель: серия RB-2415-9C
• Диаметр: 24,4 мм
• Длина корпуса: ~15,1 мм (типично)
• Диапазоны рабочей напряженности: 4,5 В–24,0 В (в зависимости от варианта)
• Холостой ход: 3 100 об/мин или 6 200 об/мин
• Крутящий момент при макс. КПД: 17,1 g·cm или 20,4 g·cm
• Выходная мощность при макс. КПД: 0,40 W – 1,04 W
• Типичные характеристики: 9‑слотовая / 12‑полюсная BLDC конструкция, низкий уровень шума (<45 dB тип.), низкая EMI
• Параметры кастомизации: вал, длина, крепёжные отверстия, настройка напряжения/скорости/момента; возможна предустановка редуктора, энкодера или проводки.
