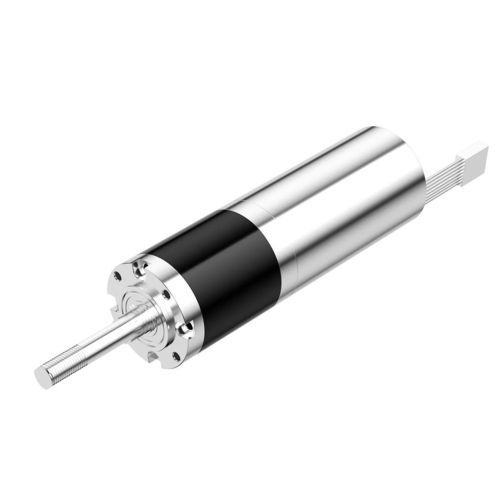

Мотор-редуктор DC PG-P42

планетарныйкоаксиальный1-5 Nm

Обзор
Планетарный редуктор-двигатель из порошковой металлургии PG-P42 — настраиваемый 42 мм планетарный редуктор с мотором, разработанный для приводных систем, требующих компактной передачи с высокой плотностью крутящего момента. В зависимости от конфигурации обеспечивает до 120 kgf·cm непрерывного момента и до 180 kgf·cm кратковременного момента, позволяя масштабировать передачу мощности для робототехнических приводов, промышленной автоматизации и прецизионных приводных систем.

Ключевые особенности

• Кратковременный момент до 180 kgf·cm
• 42 мм планетарный привод с шестернями порошковой металлургии
• 4-ступенчатая архитектура передачи с несколькими передаточными отношениями
• Возможности OEM/ODM для интеграции приводных систем

Параметры производительности (кратко)
PG-P42
Ступени передач | 1 | 2 | 3 | 4
Передаточное отношение | 3.7, 4.3, 5.2 | 3.7, 16, 18.5, 19.2, 22.4, 27 | 51, 59, 68, 71, 79, 82, 95, 100, 115, 139 | 189, 218, 252, 264, 292, 305, 337, 353, 369, 408, 426, 493, 516, 596, 721
Длина шестерни (мм) | 34.1 | 43.8 | 56.5 | 66.2
Макс. допустимый непрерывный момент (kgf·cm) | 10 | 50 | 60 | 120
Макс. допустимый кратковременный момент (kgf·cm) | 15 | 75 | 90 | 180
КПД (%) | 90 | 81 | 73 | 65
Длина мотора | Зависит от указанного мотора
Внешний диаметр | 42 mm
Тип редуктора | Планетарная структура
Материал выходного вала | Нержавеющая сталь
Тип подшипника выходного вала | Шарикоподшипники
Материал шестерён | Железоосновная порошковая металлургия, пластик, металл
Материал корпуса | Металл
Рабочая влажность | 20%–85% ОВ
Рабочая температура | -30°C–+100°C
Кастомизация | Возможна кастомизация (конструкция и производство)

Применение
Подходит для роботизированных приводов, промышленной автоматизации, прецизионных приводных систем, роботизированных газонокосилок, гуманоидных роботов и манипуляторов, где требуются компактные планетарные приводы с высоким крутящим моментом.

Технические характеристики

• Серия модели: PG-P42
• Внешний диаметр: 42 mm
• Доступные ступени: 1, 2, 3, 4
• Широкий выбор передаточных отношений для каждого ступеня (см. таблицу выше)
• Макс. непрерывный момент до 120 kgf·cm (4 ступени)
• Макс. кратковременный момент до 180 kgf·cm (4 ступени)
• Диапазон КПД по ступеням: 65%–90%
• Диапазон длины шестерни: 34.1 mm до 66.2 mm в зависимости от ступеней
• Структура редуктора: Планетарная
• Выходной вал: нержавеющая сталь с шарикоподшипниками
• Материалы шестерён: железоосновная порошковая металлургия, пластик, металл
• Корпус: металл
• Рабочая влажность: 20%–85% ОВ
• Рабочая температура: -30°C до +100°C
• Возможна кастомизация OEM/ODM для приводных систем (конструкция и производство)
